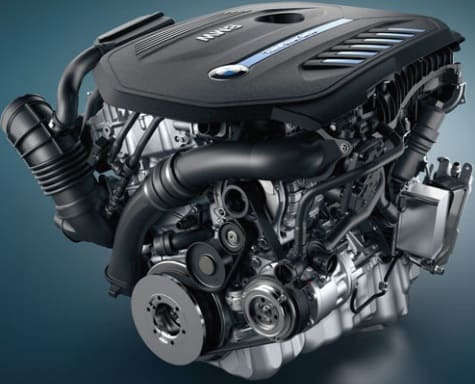

Характеристики двигателя B58

Надежность, проблемы и ремонт двигателя BMW B58

В 2015 году начался выпуск очередного шестицилиндрового движка от BMW, который пришел на смену распространенному N55. Этот мотор имеет типичную для производителя из Мюнхена рядную конфигурацию, закрытый алюминиевый блок цилиндров, где стенки цилиндров покрыты износостойким напылением. Блок аналогичен 4-цилиндровому B48B30, но не имеет балансирных валов так, как они здесь не нужны. В блок установлен кованый коленвал с ходом 94.6 мм, диаметр цилиндров равен 82 мм, что, при 6-ти цилиндрах, дает рабочий объем 3 литра. Поршни такие же, как на родственном 2-х литровом двигателе B48.

Накрывает блок 24-х клапанная головка с двумя распредвалами и с непосредственным впрыском топлива. Впускные клапаны имеют размер 30 мм, а выпускные 28.5 мм. Диаметр стержня впускных клапанов — 5 мм, а выпускных — 6 мм. Головка B58B30 имеет систему изменения фаз газораспределения на впуске и выпуске Double-VANOS, а впускной распредвал получил систему изменения высоты подъема клапана Valvetronic.
Распредвалы приводит в движение цепь ГРМ.
Данный турбомотор оснащается турбокомпрессором Bosch Mahle 7643147, которая дует до 1 бара.
Воздух охлаждается в интеркулере встроенном во впускной коллектор.
Эти 58-е двигатели оснащены своим ЭБУ Bosch DME 8.6.

Моторы B58 максимально близки к 2-литровым B48 и предельно похожи на 1.5-литровые B38, которые являются половинкой вашего B58B30.

Модификации двигателя BMW B58

1. B58B30M0 (2015 — н.в.) — обыкновенная версия, описанная выше, мощность 326 л.с. при 5500-6500 об/мин, момент 450 Нм при 1380-5000 об/мин. Стоит на автомобилях с индексом 40i.
Для M240i, M140i и 540i в кузове G30 движок развивает 340 л.с.
Версия с MPPSK (M-Performance Power and Sound Kit) имеет свой М-выхлоп и другую прошивку, которая дает возможность получить 360 л.с. при 5500-6500 об/мин, крутящий момент 500 Нм при 1520-4800 об/мин. Такие движки стоят на M40i и обычных 40i.
2. B58B30M1 (2016 — н.в.) — вариация, развивающая 340 л.с. при 5000-6500 об/мин, крутящий момент 500 Нм при 1600-4500 об/мин. Мотор отвечает нормам Евро-6d-TEMP. Устанавливают на BMW с 40i в названии.
3. B58B30O1 (2018 — н.в.) — топовая версия под Евро-6d-TEMP и с увеличенным давлением впрыска, которая имеет 382 л.с. при 5000-6500 об/мин, и момент 500 Нм при 1600-4500 об/мин. Встречается на Z4 M40i, M340i G20 и на Toyota Supra 2019.

Проблемы и недостатки двигателей БМВ B58

Эти моторы еще совсем молодые и их ресурс неизвестен. Но пока никаких проблем с B58 не было замечено, эти двигатели ездят хорошо, развивают много мощности и всячески радуют своих владельцев. Естественно, хорошее обслуживание и качественные рабочие жидкости никто не отменял, это продлит ресурс и оградит от возможных неисправностей.

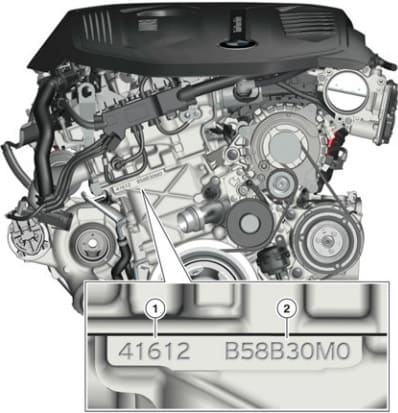

Номер двигателя

Место, где выбит номер:

Тюнинг двигателя BMW B58

Чип-тюнинг

Ваш 6-цилиндровый мотор имеет неплохой потенциал и на чипе легко переваливает за 400 л.с., что неудивительно так, как даже с завода он значительно мощней, чем заявляет производитель. Независимые замеры показывают в районе 320-330 л.с. на колесах, что примерно равно 380 л.с. на моторе. Автомобили с MPPSK показывают до 400 л.с. на моторе. Установив впуск BMS, 4-дюймовый даунпайп и JB4, можно без проблем получить более 430-440 л.с. и 550 Нм крутящего момента.
Специально для тех, кому мало вышеописанного, можно поставить модифицированные турбины, которые легко дают 500+ л.с. на колесах и 600+ Нм момента на стандартном моторе. Стоковый BMW B58 держит довольно много лошадиных сил, много это свыше 600-650 л.с. на колесах, главное не забывать о метаноле.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post BMW B58 first appeared on MOTORSWIKI.

Характеристики двигателя B38

Надежность, проблемы и ремонт двигателя BMW B38

В 2014 году появилась замена всем известному мотору N13, который получил индекс B38. Он существенно отличается от своего предшественника и является копией B48, но в трехцилиндровом исполнении. Здесь такой же алюминиевый закрытый блок цилиндров с напылением 0.3 мм, внутри которого, на 4-х опорах, стоит коленвал с ходом 94.6 мм, а диаметр цилиндров 82 мм. Это дает рабочий объем 1.5 литра. Так как данный мотор БМВ имеет всего 3 цилиндра, то без балансировочного вала не обойтись, и он тут также установлен.

Блок накрывает головка, такая же, как на B48, но адаптирована под 3-х цилиндровую конфигурацию. Головка имеет 4 клапана на цилиндр, два распредвала и непосредственный впрыск топлива. Размеры клапанов: впуск 30 мм/выпуск 28.5 мм, диаметр ножки клапана на впуске 5 мм, на выпуске 6 мм. Оба распредвала имеют систему изменения фаз газораспределения Double-VANOS, а впускной распредвал оснащен еще и системой изменения высоты подъема клапана Valvetronic.
Распредвалы вращаются с помощью однорядной цепи ГРМ.
Дует в мотор турбина Continental 7633795, давление наддува 1.17 бар.
На таких силовых установках стоят ЭБУ Bosch MEVD 17.2.3.
В 2018 году моторы получили GPF фильтры и стали соответствовать стандарту Евро-6d-TEMP.

На всем известной BMW i8 применяется двигатель B38, но он существенно доработан и развивает 231 лошадиную силу. От обычного 136-сильного движка, версия для i8 отличается адаптацией под центральномоторную установку, шатунные и коренные подшипники увеличены с 45 мм до 50 мм, а степень сжатия снижена с 11 до 9.5. Также была применена новая отливка ГБЦ, полностью своя впускная система со встроенным во впускной коллектор интеркулером и с дроссельной заслонкой с водяным охлаждением. Здесь установлена модифицированная турбина B38, а давление наддува увеличено до 1.5 бар. Выхлопная система здесь также полностью своя.
К этому моторчику добавлен электродвигатель мощностью 131 л.с. Суммарная мощность двух установок 362 л.с. при 5800 об/мин, крутящий момент 570 Нм при 3700 об/мин.
В 2017 году электромотор доработали, а бензиновый двигатель получил GPF-фильтр, и стал отвечать требованиям Евро-6d-TEMP. Суммарная мощность увеличилась до 374 л.с. при 5800-6000 об/мин.

Кроме 4-цилиндрового В48, данный мотор имеет родственника в лице 3.0 л. B58, а также он очень близок к дизельному В37.

Модификации двигателя BMW B38

1. B38A15U0 (2015 — н.в.) — версия для переднеприводных моделей MINI One, Clubman и Countryman, а также для BMW 216i. Эти версии имеют 102 л.с. при 3900-6500 об/мин, момент 190 Нм при 1380-3600 об/мин.
2. B38B15U0 (2015 — н.в.) — аналог В38A15U0, но для заднеприводных автомобилей. Мощность 109 л.с. при 4500-6000 об/мин, крутящий момент 180 Нм при 1250-3900 об/мин. Встречается на BMW с цифрами 16i.
3. B38A15M0 (2014 — н.в.) — наиболее популярная версия на 136 л.с. при 4500-6000 об/мин, момент 220 Нм при 1250-4000 об/мин. Устанавливается на переднеприводные автомобили с индексом 18i.
4. B38B15M0 (2015 — н.в.) — аналог В38А15М0, но в классическом продольном исполнении. Мощность 136 л.с. при 4000-6000 об/мин, момент 220 Нм при 1250-4000 об/мин. Стоит на заднеприводных БМВ с обозначением 18i.
5. B38A15M1 (2018 — н.в.) — версия с GPF-фильтром, которая отвечает нормам Евро-6d-TEMP. Мощность 140 л.с. при 4600-6500 об/мин, момент 220 Нм при 1480-4200 об/мин. Мотор по-прежнему стоит на BMW, в названии которых есть 18i.
6. B38K15T0 (2014 — н.в.) — поперечная версия, которая создана для BMW i8 и устанавливается по центру. Детальное описание и отличия от обычного В38, вы найдете выше.

Проблемы и недостатки двигателей БМВ B38

Данный трехцилиндровый движок имеет отличные отзывы, несмотря на свой очень скромный размер, служит хорошо и больших проблем не приносит. Ресурс мотора еще не известен, но гарантию 2 года он ходит без проблем. Следите за системой охлаждения, лейте только качественное масло и хороший бензин, регулярно обслуживайте свой автомобиль, и срок службы вашего B38 будет вполне вменяемым.

Тюнинг двигателя BMW B38

Чип-тюнинг

Несмотря на то, что это БМВ мотор на 3 цилиндра, вы можете его прошить и получить довольно приличную мощность, что позволит вашему автомобилю ехать немного быстрей. Проблем с прошивками нет — приезжаете в тюнинг контору, вам заливают прошивку Stage 1 и мотор показывает не 136 л.с., а все 170-180 л.с. Крутящий момент увеличивается до 280+ Нм. Такие же цифры достижимы на дефорсированных версиях (102-109 л.с.).
Счастливые владельцы BMW i8 могут рассчитывать на 400 л.с. и около 650 Нм момента после чип-тюнинга.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post BMW B38 first appeared on MOTORSWIKI.

Характеристики двигателя B48

Надежность, проблемы и ремонт двигателя BMW B48

Новая версия четырехцилиндрового бензинового двигателя из Мюнхена, получившая обозначение B48, была показана в 2014 году, и пришла она на смену популярному N20. Двигатель В48 был разработан на базе N20, но отличается от него довольно существенно: 48-й имеет свой закрытый алюминиевый блок цилиндров, где на пяти опорах установлен длинноходный коленвал с ходом поршня 94.6 мм. Диаметр цилиндров теперь равен 82 мм, стенки имеют износостойкое покрытие толщиной 0.3 мм, межцилиндровое расстояние — 91 мм. Данная геометрия дает возможность получить 500 см³ на цилиндр и общий объем 2 литра. Здесь также применены 2 балансирных вала, но они отличаются от N20.

Накрыт блок алюминиевой 16-клапанной головкой с двумя распредвалами и с непосредственным впрыском топлива. Диаметр впускных клапанов 30 мм, выпускных 28.5 мм, толщина ножки впускных клапанов 5 мм, выпускных 6 мм. На впускном распредвале установлена система изменения высоты подъема клапана Valvetronic (от 0.2 мм до 9.9 мм) и на обоих валах присутствует система изменения фаз газораспределения Double VANOS.
Привод распредвалов цепной, где применена однорядная цепь ГРМ.
Здесь установлена твинскрольная турбина MHI TD04LR6W, которая создает 0.5 бар избытка на 20i.
Интеркулер с жидкостным охлаждением встроен во впускной коллектор.
Управляется новый ДВС своим блоком Bosch MG1.

На североамериканском рынке данный мотор продается под обозначением B46 и отличается соответствием экологическим нормам ULEV II.
Также выпускается версия для гибридных автомобилей с индексом 30e, которая представляет собой 184-сильный бензиновый мотор и электродвигатель мощностью 88 л.с. В сумме такая силовая установка выдает 252 л.с.

Этот двигатель имеет родственные моторы: 6-цилиндровый B58 и 3-цилиндровый B38.

Модификации двигателя BMW B48

1. B48B20M0 / B20B20A (2015 — н.в.) — наиболее дефорсированная версия с мощностью 184 л.с. при 5000-6500 об/мин, крутящий момент 290 Нм при 1350-4250 об/мин. Мотор предназначен для продольной установки, степень сжатия здесь равна 11, давление наддува 0.5 бар. Встречается такой мотор на БМВ с индексом 20i.
2. B48A20M0 / B20A20A (2014 — н.в.) — аналог В48В20, но ставится поперечно. Эта модификация стоит на BMW X1 и X2 с обозначением 20i, на BMW 220i Active Tourer, а также на MINI Cooper S различных версий. Мощность 192 л.с. при 5000-6000 об/мин, крутящий момент 280 Нм при 1350-4600 об/мин.
3. B48A20M1 (2018 — н.в.) — исполнение для BMW X2 с обозначением 20i. Мощность 192 л.с. при 5000-6000 об/мин, крутящий момент 280 Нм при 1350-4600 об/мин.
4. B48B20O0 / B48B20B (2016 — н.в.) — продольная версия для BMW 125i F20, где давление увеличено до 0.9 бар, а степень сжатия снижена до 10.2, диаметр выхлопа 75 мм. Мощность двигателя достигает 224 л.с. при 5200-6500 об/мин, крутящий момент 310 Нм при 1400-5000 об/мин.
5. B48A20O0 / B48A20B (2014 — н.в.) — поперечное исполнение для Mini John Cooper Works, BMW X1 xDrive 25i и 225i Active Tourer. Мощность равна 231 л.с. при 5000-6000 об/мин, а крутящий момент 350 Нм при 1450-4500 об/мин.
6. B48B20O0 (2015 — н.в.) — версия, где давление наддува увеличено до 1 бара. Мощность — 252 л.с. при 5200-6500 об/мин, крутящий момент 350 Нм при 1450-4800 об/мин. Стоит такой ДВС на BMW с обозначением 30i.
7. B48B20O0 (2013 — н.в.) — топовая модификация мощностью 258 л.с. при 5000-6500 об/мин, крутящий момент 400 Нм при 1550-4400 об/мин. Устанавливают подобную силовую установку в BMW 630i и 730i.
8. B48B20O1 (2018 — н.в.) — модификация для BMW Z4 sDrive 20i, которая имеет 197 л.с. при 4500-6500 об/мин, крутящий момент 320 Нм при 1450-4200 об/мин.

Проблемы и недостатки двигателей БМВ B48

Данные моторы выпускаются не так долго и особых проблем или просчетов по ним еще не замечено. Это надежные движки, которые ездят вполне достойно и рано не разваливаются. Главное лить хороший 98-й бензин, не поддельное качественное масло и менять его в 2 раза чаще положенного, тогда все будет ходить достаточно долго. Из известных проблем стоит отметить вибрацию, которая присуща всем В48. Также, ближе к 100 тыс. км, может начать шуметь заслонка в глушителе, которая ничем не грозит, но если хотите устранить этот шум, тогда нужно менять весь глушитель.
Ориентировочный ресурс этого мотора пока еще не известен.

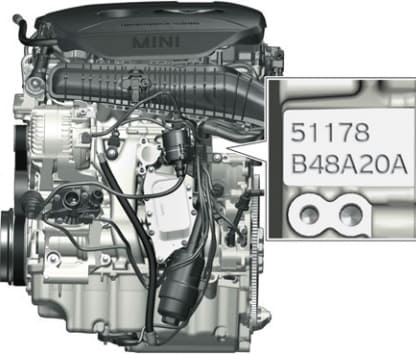

Номер двигателя

Место расположения номера:

Тюнинг двигателя BMW B48

Чип-тюнинг

Вы можете прошить блок управления мотора своего автомобиля и залить прошивку Stage 1, что даст около 290-300 л.с., крутящий момент при этом увеличивается до 420-440 Нм. Эти цифры достижимы как на 330i, так и на обычной 320i. Последнюю, из-за высокой степени сжатия, отжимать до конца не стоит, либо ставьте впрыск водометанола.
Установив фильтр нулевик, даунпайп, и залив соответствующую прошивку Stage 2, вы получите около 310 л.с. и 430-450 Нм крутящего момента.

BMW 320i в 330i

Один из самых ходовых вариантов (когда ЭБУ еще не прошивался) для увеличения мощности обычной 320i. При таком варианте мощность достигнет стандартных, для 330i, 258 лошадиных сил. Можно сюда добавить JB4, даунпайп, выхлоп на 76 мм трубе и впрыск водометанола. Все это позволит получить в районе 300 л.с. и 450 Нм крутящего момента.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post BMW B48 first appeared on MOTORSWIKI.

Характеристики двигателя N57D30

Надежность, проблемы и ремонт двигателя БМВ N57

Год 2008-й ознаменовался выпуском очередного рядного 6-цилиндрового турбодизеля N57, который должен был заменить всеми любимый БМВ М57. Новый двигатель использовал закрытый алюминиевый блок цилиндров с чугунными гильзами и с межцилиндровым расстоянием 91 мм, внутри блока установлен кованый коленвал с ходом поршня 90 мм, диаметр цилиндров 84 мм, а высота поршней равна 47 мм. В итоге имеем рабочий объем 3 литра.

Накрыли блок алюминиевой ГБЦ, которая немного ниже, чем у предшественника М57. Голова двухвальная, по 4 клапана на цилиндр, диаметр впускных клапанов 27.2 мм, выпускных 24.6 мм, диаметр ножки клапана 5 мм.
Для обеспечения безопасности пешеходов и увеличения расстояния между двигателем и капотом, привод ГРМ был перенесен в заднюю часть двигателя.
Цепь ГРМ на N57 однорядная и служит дольше, чем на 4-х цилиндровом собрате N47. Ресурс цепи превышает 200 тыс. км.
На N57 применена система впрыска Common rail 3-й версии, ТНВД CP 4.2 и, конечно же, установлен турбонагнетатель с интеркулером. Турбина здесь Garrett GTB2260VK с изменяемой геометрией, которая надувает до 1.65 бар.

Этот двигатель соответствует экологическим стандартам Евро-5.

Как и на М57, здесь используется впускной коллектор с вихревыми заслонками и система рециркуляции отработавших газов EGR. Двигателем управляет ЭБУ Bosch DDE7.3.

В сентябре 2009 года в продажу поступили автомобили BMW 740d с мотором N57 TOP. Он оснащен доработанным выпуском, пьезофорсунками и двухступенчатой системой турбонаддува, где вторая ступень имеет турбину с переменной геометрией, а давление наддува 2.05 бар. Турбины здесь BorgWarner K26 и BV40. Управляет мотором Bosch DDE 7.31.

С 2011 года начался выпуск доработанных дизелей N57TU, которые сталь чуть более экономичными, получили чуть измененные камеры сгорания, Garrett GTB2056VZK, соленоидные форсунки, а также стали соответствовать экологическим нормам Евро-6. Блок управления тут Bosch DDE7.41.
В 2012 году был выпущен топовый вариант от этой серии — N57TU Super или N57S, который был разработан на базе N57 TOP. Он отличался усиленным блоком цилиндров, новыми поршнями под степень сжатия 16, другим коленвалом, улучшенной системой охлаждения ГБЦ, прочность которой также увеличена. В размерах прибавили впускные и выпускные клапаны (29.2/26 мм), распредвалы не изменились. Также здесь новая короткая впускная система, пьезофорсунки и измененная топливная система с увеличенным давлением впрыска, а выхлоп соответствует нормам Евро-6. На N57S используется ECU Bosch DDE7.31.
Самое главное, что отличает N57S это трехступенчатый наддув: здесь стоит две турбины BorgWarner BV45 и одна B2, которые позволяют получить 381 л.с. при 4000-4400 об/мин и крутящий момент 740 Нм при 2000-3000 об/мин.

Параллельно с N57 выпускался родственный 4-х цилиндровый дизель N47, который является уменьшенной копией N57 и, помимо отсутствия двух цилиндров, отличается главным образом турбинами, впуском и выпуском.

Начиная с 2015 года, N57 постепенно заменяется на более новые дизели B57.

Модификации двигателя BMW N57D30

1. N57D30O0 (2008 — 2014) — самый первый дизель N57. Его мощность 245 л.с. при 4000 об/мин, крутящий момент 540 Нм при 1750-3000 об/мин. Ставили этот моторчик на BMW 530d F10 и F07, 730d F01, X5 E70 и X6 E71.
Для BMW 325d E90 крутящий момент снижен до 520 Нм.
2. N57D30U0 (2010 — 2013) — самая слабая модификация N57 с турбиной Garrett GTB2260VK. Мощность двигателя 204 л.с. при 4000 об/мин, крутящий момент 450 Нм при 1750-2500 об/мин. Этот мотор встречается на BMW 325d E90 и 525d F10. Этот двс заменили на 4-х цилиндровый N47.
3. N57D30T0 (2009 — 2014) — самый мощный двигатель N57, который заменил M57TU2 TOP. Он развивает 306 л.с. при 4400 об/мин, крутящий момент 600 Нм при 1500-2500 об/мин.
Ставили N57 TOP на BMW X6 E71, X5 E70 и 740d F01. Для автомобилей 535d F10 и 535d GT F07 мощность снижена до 299 л.с.
4. N57D30O1 (2011 — н.в.) — двигатель из серии N57TU, пришедший на замену N57D30O0. Мощность 258 л.с. при 4000 об/мин, крутящий момент 560 Нм при 1500-3000 об/мин. Стоит такая модификация на BMW 530d F10/F07, 730d F01, 330d GT F34, 330d F30, 430d F32, X3 F25, X4 F26, X5 F15 и X6 F16.
5. N57D30T1 / N57TU (2011 — н.в.) — замена модели N57D30T0. Мощность достигла 313 л.с. при 4400 об/мин, а крутящий момент 630 Нм при 1500-2500 об/мин. Этот мотор радует владельцев 335d F30, 335d GT F34, 435d F32, 535d F10, 535d GT F07, 640d F13, 740d F01, X3 F25, X4 F26, X5 F15 и X6 F16.
6. N57D30S1 (2012 — н.в.) — двигатель N57 с тремя турбинами, которые позволяют получить 381 л.с. при 4000-4400 об/мин и крутящий момент 740 Нм при 2000-3000 об/мин. Такой движок можно найти в автомобилях BMW M550d F10, 750d F01, а также X5 F15/E70, X6 F16/E71 с обозначением M50d.

Проблемы и недостатки двигателей БМВ N57

1. Вихревые заслонки. В отличие от М серии, здесь они не могут улететь в двигатель, зато они в состоянии так закоксоваться, что перестанут двигаться, вследствие чего автомобиль начнет неровно работать и выдавать ошибки. Виной всему клапан EGR, который нужно периодически чистить или программно удалить, ведь нередко уже на 100 тыс. км коллектор может полностью забиться грязью.
2. Шумы, посторонние звуки. Как и на N47 здесь рано выходит из строя демпфер коленвала (примерно через 100 тыс. км) и просит замены. После 200 тыс. км посторонний звук с задней части мотора сообщает о необходимости обратить внимание на цепь ГРМ, возможно нужно ее заменить.

Ресурс турбины нормальный и составляет примерно 200 тыс. км или больше. Чтобы мотор служил предельно долго и беспроблемно, не стоит тянуть с заменой масла и используйте только качественные моторные масла, а также регулярно обслуживайте свой двигатель и лейте хорошее топливо. В таком случае ресурс N57 может сильно превысить 300 тыс. км.

Тюнинг двигателя BMW N57

Чип-тюнинг

Простые версии мотора с одной турбиной серии N57 (204 л.с. и 245 л.с.) одной прошивкой блока тюнингуются до 300 л.с., а с даунпайпом до 320 л.с. Двигатели N57TU дают на 10-15 л.с. больше. Это наиболее выгодные двс для тюнинга.
Мощность дизеля N57 с двумя турбинами можно поднять до 360+ л.с. прошивкой и даунпайпом. Модели с N57TU позволяют получить около 380 л.с. с аналогичным набором.
Самый злой и совершенный дизельный двигатель N57S с прошивкой и с даунпайпом может показать 440 л.с. и 840 Нм.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post BMW N57 first appeared on MOTORSWIKI.

Характеристики двигателя M57D30

Надежность, проблемы и ремонт двигателя БМВ М57

Моторы серии М57 начали ставиться на мюнхенские автомобили с 1998 года и заменили собой дизельный М51. Новый М57 разрабатывался на основе своего предшественника, он также использует чугунный блок цилиндров, но диаметр самих цилиндров увеличен до 84 мм, внутрь блока поставили коленвал с ходом поршня 88 мм, длина шатунов 135 мм, высота поршней 47 мм. Все это дает рабочий объем почти 3 литра, а именно 2.93 л.
Сверху этого блока установлена алюминиевая DOHC головка с 24-мя клапанами. Размер клапанов: впускные 26 мм, выпускные 26 мм, диаметр ножки клапана 6 мм. Клапаны и пружины такие же, как на родственном 4-х цилиндровом дизельном М47.
Вращение распредвалам придает цепь ГРМ, которая имеет огромный ресурс и в нормальных условиях замена цепи может вообще не понадобиться.
Здесь использована система впрыска Common rail и стоит турбонаддув с интеркулером. Дует в М57 турбина Garrett GT2556V с изменяемой геометрией.

Чтобы мотор соответствовал всем необходимым экологическим требованиям, на М57 поставили впускной коллектор с вихревыми заслонками, которые на низких оборотах перекрывают по одному впускному каналу, что улучшает смесеобразование и сгорание топлива. Также на этом двигателе стоит клапан ЕГР, который тоже улучшает выхлоп путем направления некоторой его части обратно в цилиндры для еще более качественного сгорания.
Управляет мотором блок Bosch DDE4.

В 2002 году начался выпуск обновленной версии M57TUD30, рабочий объем которой подтянули до круглой цифры 3 литра путем установки коленвала с ходом поршня 90 мм. Турбину заменили на Garrett GT2260V, а блок управления здесь DDE5.
Самая мощная версия носила название M57TUD30 TOP и отличалась двумя турбокомпрессорами разного размера BorgWarner KP39 и K26 (давление наддува 1.85 бар), поршнями со степенью сжатия 16.5, а управлял всем ECU DDE6.

С 2005 года пошли версии M57TU2, в которых был легкий алюминиевый блок цилиндров, обновленная Common rail, пьезофорсунки, новые распредвалы, впускные клапаны этого двигателя были увеличены до 27.4 мм, также применен чугунный выпускной коллектор, турбонагнетатель Garrett GT2260VK, ЭБУ DDE6 и все это соответствовало стандартам Евро-4.
Версию TOP заменили на новую — M57TU2D30 TOP, которая оснащалась двумя турбинами BorgWarner KP39 и K26 (давление наддува 1.98 бар) и ЭБУ DDE7.

Кроме многочисленных версий, на базе M57D30 была создана 2.5-литровая модификация M57D25.

Производство М57 продолжалось до 2012 года, но уже с 2008 года его начали менять на более новый дизель N57.

Модификации двигателя BMW M57D30

1. M57D30O0 (1998 — 2003) — базовый мотор М57D30 с турбонагнетателем Garrett GT2556V. Мощность 184 л.с. при 4000 об/мин, крутящий момент 390 Нм при 1750-3200 об/мин. Предназначался мотор для BMW 330d E46 и 530d E39.
Для автомобилей BMW X5 3.0d E53 и 730d E38 выпускалась версия мощностью 184 л.с. при 4000 об/мин и с крутящим моментом 410 Нм при 2000-3000 об/мин.
2. M57D30O0 (2000 — 2004 г.в.) — чуть более мощная версия для БМВ Е39 530d. Ее отдача достигает 193 л.с. при 4000 об/мин, крутящий момент 410 Нм при 1750-3000 об/мин.
Для BMW 730d E38 выпускалась модификация мощность 193 л.с. при 4000 об/мин, крутящий момент которой равен 430 Нм при 2000-3000 об/мин.
3. M57D30O1 / M57TU (2003 — 2006) — замена мотору M57D30O0. Главные отличия серии M57TU кроются в рабочем объем 3 литра и в турбине Garrett GT2260V. Мощность этого движка 204 л.с. при 4000 об/мин, крутящий момент 410 Нм при 1500-3250 об/мин. Встретить его можно на BMW 330d E46 и Х3 Е83.
4. M57D30O1 / M57TU (2002 — 2006) — более мощная версия вышеприведенного мотора. Мощность 218 л.с. при 4000 об/мин, крутящий момент 500 Нм при 2200 об/мин. Ставили его на BMW E60 530d, 730d E65, Х5 Е53 и Х3 Е83.
5. M57D30T1 / M57TU TOP (2004 — 2007) — топовая версия M57TU. Основные отличия мотора в двух турбинах BorgWarner BV39 + K26. В результате мощность достигла 272 л.с. при 4400 об/мин, а крутящий момент 560 Нм при 2000-2250 об/мин.
6. M57D30U2 / M57TU2 (2006 — 2010) — версия для BMW 525d E60 и 325d E90, вышедшая для замены M57D25. Основное отличие в алюминиевом блоке цилиндров, доработанной топливной и в соответствии нормам Евро-4. ДВС имеет мощность 197 л.с. при 4000 об/мин и крутящий момент 400 Нм при 1300-3250 об/мин.
7. M57D30O2 / M57TU2 (2005 — 2008) — модель с отдачей в 231 л.с. при 4000 об/мин и с крутящим моментом 500 Нм при 1750-3000 об/мин. Мотор стоит на E90 330d и E60 530d. Для 730d E65 крутящий момент увеличен до 520 Нм при 2000-2750 об/мин.
8. M57D30O2 / M57TU2 (2007 — 2010) — вариация для E60 530d на 235 л.с. при 4000 об/мин и с крутящим моментом 500 Нм при 1750-3000 об/мин. Для моделей Е71 Х6 и Е70 Х5 крутящий момент увеличен до 520 Нм при 2000-2750 об/мин.
9. M57D30T2 / M57TU2 TOP (2006 — 2012) — самый мощный двигатель серии М57. Отличается двумя турбинами BorgWarner KP39 + K26. Мощность мотора 286 л.с. при 4400 об/мин, а крутящий момент 580 Нм при 1750-2250 об/мин.

Проблемы и недостатки двигателей БМВ М57

1. Вихревые заслонки. Как и на М47, здесь имеется проблема с вихревыми заслонками, которые могут оторваться и попасть в мотор, приведя его в самое настоящее нерабочее состояние. Лучше всего поскорей удалить заслонки путем установки заглушек и прошивкой ЭБУ под работу без этих чудо-устройств.
2. Стуки, шумы. Это вторая популярная проблема с демпфером коленвала, посмотрите в каком он состоянии, возможно, его надо заменить.
3. Пропала мощность, выхлоп внутри автомобиля. Чаще всего проблема в треснувшем выпускном коллекторе, его меняют на чугунный от М57 не TU.

Ресурс форсунок на М57 около 100 тыс. км. Срок службы турбины очень большой и может превышать 300-400 тыс. км, но при использовании низкокачественного моторного масла ресурс может очень сильно снизиться.
В общем и целом, дизель М57 очень надежный и служит так долго, как только это возможно, естественно при должном уходе, использовании хорошего топлива и масла. Качественное топливо здесь очень важно, иначе топливная система быстро придет в негодность. Соблюдая нормы нормальной эксплуатации, ресурс двигателя М57 составит более 500 тыс. км.

Тюнинг двигателя BMW M57

Чип-тюнинг

Моторы серии M57TU2 неплохо тюнингуются и обычной прошивкой можно поднять мощность примерно на 40 л.с., а с даунпайпом еще +10-20 л.с. Мощность 335d/535d/635d можно поднять до 330-340 л.с., а на Stage 2 с даунпайпом можно получить и 360 л.с.
Старшая серия M57TU дает похожий результат: плюс 40 л.с. и еще + 10-15 л.с. с даунпайпом.
Самые первые версии M57D30 с прошивкой ЭБУ дают около 220 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post BMW M57 first appeared on MOTORSWIKI.

Характеристики двигателя M57D25

Надежность, проблемы и ремонт двигателя BMW M57D25

Этот 2.5-ти литровый мотор был создан на основе 3-х литрового M57D30 путем приведения его геометрии до параметров М51. Блок цилиндров чугунный с диаметром цилиндров 80 мм, внутри установлен коленвал с ходом поршня 82.8 мм, длина шатунов равна 137.6 мм, а компрессионная высота поршней 47 мм. Итого, все вместе это дает объем 2.5 литра.
В отличие от М51, на M57D25 используется двухвальная головка блока цилиндров с 4-мя клапанами на цилиндр. Диаметр впускных клапанов равен 26 мм, выпускные имеют аналогичный размер, а диаметр стержня клапана 6 мм.
Распредвалы вращает цепь ГРМ, надежность цепи высокая и при нормальном обслуживании, может вообще никогда не доставить вам проблем.
Здесь применена система впрыска Common rail и турбокомпрессор с изменяемой геометрией Garrett GT2052V.

Улучшить экологические показатели М57 призвана система рециркуляции отработавших газов EGR и впускной коллектор с вихревыми заслонками. Двигателем управляет ЭБУ Bosch DDE4.0.

С 2003 года по 2007-й выпускался дизель M57TUD25, который отличался блоком цилиндров M57D30 с коленвалом 75.1 мм, турбиной Garrett GT2056V и мозгом DDE5.0.
В 2007 году производство 2.5-литрового дизельного М57 было свернуто и его место занял M57TUD30U2.

Модификации двигателя BMW M57D25

1. M57D25O0 (2000 — 2003) — базовая версия М57 D25 с турбиной Garrett GT2052V. Мощность двигателя 163 л.с. при 4000 об/мин, крутящий момент 350 Нм при 2000-2500 об/мин. Стоял мотор на Е39 525d, а версия на 150 л.с. шла для Opel Omega B и там называлась Y25DT.
2. M57D25O1 (2004 — 2007) — обновленный мотор серии M57TU. Мощность возросла до 177 л.с. при 4000 об/мин, крутящий момент равен 400 Нм при 2000-2750 об/мин. Здесь использован турбокомпрессор Garrett GT2056V. Этот двс встречается у автомобилей BMW E60 525d.

Проблемы и недостатки двигателей BMW M57D25

Слабые места и основные болезни 2.5-ти литрового М57 аналогичны M57D30. Узнать все о них можно здесь.

Тюнинг двигателя BMW M57 D25

Чип-тюнинг

Увеличить мощность мотора можно обычной прошивкой блока управления. Это дает возможность получить сверху 35-40 л.с. и значительно улучшить динамику автомобиля, больше тут делать ничего не нужно.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post BMW M57D25 first appeared on MOTORSWIKI.

Характеристики двигателя M51D25

Надежность, проблемы и ремонт двигателя БМВ М51

Данный двигатель был впервые установлен на автомобиль BMW 325td в 1991 году и заменил собой дизель М21. Блок цилиндров 6-ти цилиндрового М51 отлит из чугуна, диаметр цилиндров 80 мм, в блоке стоит кованый коленвал с ходом поршня 82.8 мм, длина шатунов 130 мм, компрессионная высота поршней 39.45 мм. В сборе имеем рабочий объем 2.5 литра.
Накрывает блок цилиндров одновальная ГБЦ с двумя клапанами на цилиндр. Диаметр впускных клапанов 36 мм, выпускных 31 мм, а диаметр стержня клапана 6 мм.
Привод распредвала здесь цепной, срок службы однорядной цепи ГРМ высок и при должном уходе она может пройти 400+ тыс. км.
В качестве ТНВД здесь использован насос Bosch VE. Мотор оснащен турбонаддувом, где роль турбонагнетателя выполняет MHI TD04-11G-5 на версиях с индексом 25td и такая же турбина с интеркулером на автомобилях с обозначением 25tds.

Для снижения токсичности выхлопа, М51 оснащен системой рециркуляции отработавших газов EGR. Управляет мотором ЭБУ Bosch DDE2.1.

Последние М51 на БМВ ставились в 2000 году, затем их заменил новый дизель М57, но М51 продолжал жить в автомобилях Opel Omega B и Range Rover до 2001 года.

Модификации двигателя BMW M51

1. M51D25UL (1991 — 1996) — первая версия мотора М51 с турбиной MHI TD04-11G-5, которая работает на давлении 0.9 бар. Мощность двигателя 115 л.с. при 4800 об/мин, крутящий момент 222 Нм при 1900 об/мин. Этот двигатель ставился на BMW 325td E36 и 525d E34.
2. M51D25OL (1991 — 1996 г.в.) — более мощная вариация с отдачей в 143 л.с. при 4800 об/мин, крутящий момент 260 Нм при 2200 об/мин. Отличается турбокомпрессором MHI TD04-11G-5 с интеркулером, стандартное давление турбины 1.1 бар. Стоял этот мотор на BMW 325tds E36 и 525tds E34.
3. M51D25TUUL (1996 — 1998) — двигатель вышедший на замену M51D25UL. Отличается турбиной Garrett TB2514 и блоком управления DDE 2.2. Мощность этого мотора 115 л.с. при 4800 об/мин, крутящий момент 230 Нм при 1900 об/мин. Предназначался мотор для BMW 525td E39 и 325td E36.
4. M51D25TUOL (1996 — 2000) — мотор заменивший M51D25OL. Отличается турбонагнетателем MHI TD04-13T-4 с интеркулером. Используемый здесь ECU это DDE 2.2. Мощность мотора 143 л.с. при 4800 об/мин, крутящий момент 280 Нм при 2200 об/мин. Этот мотор находится под капотом BMW 325tds E36, 525tds E39 и 725tds E38.

Проблемы и недостатки двигателей БМВ М51

1. Мотор греется. Посмотрите, не бурлит ли антифриз в бачке, очень часто причина в трещине в ГБЦ, это классическая болезнь М51. Ее можно заварить, но надежней будет купить исправную головку.
2. Плохо заводится на горячую, плавают обороты. Вероятней всего проблема в ТНВД, нужно заменить плунжерную пару или купить рабочий насос.

Срок службы турбины нормальный, 200+ тыс. км, затем она начинает гнать масло, автомобиль толком не едет и нужно менять нагнетатель на новый. Нередки случаи, когда турбина служит гораздо дольше.
В общем и целом, мотор не плохой и с большим ресурсом, но из-за своего возраста, некачественного топлива и неудовлетворительного обслуживания, часто доставляет различные проблемы.

Тюнинг двигателя BMW M51

Чип-тюнинг

Тюнинговать такой старый мотор дело не благодарное и надежней будет туда не лезть. Но если очень нужно повысить мощность своего M51, тогда стоит поискать тюнинг компанию, которая возьмется за прошивку этого двигателя. При удачном стечении обстоятельств можно получить сверху около 30 л.с. Лезть глубже не стоит, могут возникнуть проблемы с ГБЦ.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post BMW M51 first appeared on MOTORSWIKI.

Характеристики двигателя N47D20

Надежность, проблемы и ремонт двигателя БМВ N47

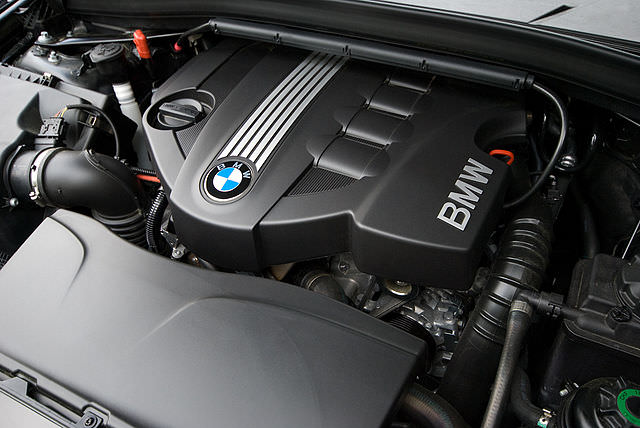

На автомобиле БМВ 1-серии в кузове Е87, в 2007 году, появился дизельный двигатель BMW N47, который заменил М47. В отличие от своего предшественника, на N47 использован новый легкий закрытый алюминиевый блок цилиндров с чугунными гильзами, двумя балансирными валами и диаметром цилиндров 84 мм. Внутри блока стоит кованый коленвал с ходом поршня 90 мм и кованые шатуны. Компрессионная высота поршней 47 мм, а степень сжатия 16.5. Вместе это дало рабочий объем 2 литра.
Сверху блока алюминиевая 16-ти клапанная головка с двумя распредвалами. Диаметр впускных клапанов 27.2 мм, выпускных 24.6 мм, а толщина ножки клапана 5 мм.
Двигатели BMW N47 получили систему впрыска Common rail и турбонаддув с интеркулером. Используемая турбина на первых версиях (116 л.с. и 143 л.с.) это Garrett GTB1749VK с изменяемой геометрией.
Привод ГРМ здесь цепной и цепь расположена сзади мотора. Ресурс цепи ГРМ на N47 рассчитан на весь срок службы мотора, но в действительности долговечность никакая, о проблемах с цепью написано ниже. Здесь также применен клапан рециркуляции отработавших газов, двухмассовый маховик и блок управления Bosch DDE7.0/DDE 7.1.

Параллельно с данным мотором выпускалась версия с рабочим объемом 1.6 литра — N47D16, а также 6-ти цилиндровый дизель N57.

С 2014 года двигатель N47 плавно заменялся на более современный дизельный двигатель B47.

Модификации двигателя BMW N47

1. N47D20K0 (2007 — 2012) — самая слабая версия N47 с турбиной Garrett GTB1749VK. Мощность 116 л.с. при 4000 об/мин, крутящий момент 260 Нм при 1750-2500 об/мин. Стоит этот мотор на BMW 116d E87 и 316d E90.
2. N47D20U0 (2007 — 2013) — версия мощностью 143 л.с. при 4000 об/мин, крутящий момент 300 Нм при 1750-2500 об/мин. Здесь использован ЭБУ DDE7.0, турбокомпрессор Garrett GTB1749VK, а давление наддува 1.5 бар. Как и на более слабом моторе, на N47D20U0 применены соленоидные форсунки. Стояла эта силовая установка на BMW 118d E87, 318d E90, X1 E84 и X3 E83.
3. N47D20O0 (2007 — 2013) — модификация мощностью 177 л.с. при 4000 об/мин, крутящий момент 340 Нм при 1750-3000 об/мин. Блок управления на двигателе DDE7.1, а турбина MHI TF035HL, которая дует 1.55 бар, используются также пьезоэлектрические форсунки с более высоким давлением в рампе. Встретить этот двигатель можно на BMW 120d E87, 320d E90, 520d E60 и X1 E84 и X3 E83.
4. N47D20T0 / N47TOP (2007 — 2013) — наиболее мощный двигатель N47. Это Twin Turbo версия с двумя турбокомпрессорами BorgWarner KP35 и K16, давление наддува 2 бара, также тут новый выхлоп, пьезофорсунки с еще более высоким давлением в рампе, а используемый ЭБУ это DDE 7.1. Отдача N47 TOP составляет 204 л.с. при 4400 об/мин, крутящий момент 400 Нм при 2000-2250 об/мин. Такие двигатели стояли на BMW 123d E87 и X1 E84.
5. N47D20K1 / N47TU (2011 — 2015) — мотор заменивший N47D20K0. Здесь установлена турбина IHI RHV4-T39 и ECU DDE7.1. По сравнению с предшественником, это мотор более экономичный, расход топлива снижен на 3%. Мощность 116 л.с. при 4000 об/мин, крутящий момент 260 Нм при 2500 об/мин. Найти этот движок можно под капотом BMW 116d F20, 316d F30 и X1 E84.
6. N47D20U1 / N47TU (2011 — 2015) — мотор заменивший N47D20U0. Тут установлен турбонагнетатель IHI RHV4-T39 и ECU DDE7.1 Мощность 143 л.с. при 4000 об/мин, крутящий момент 320 Нм при 1750-2500 об/мин. Несмотря на почти одинаковые характеристики с обычным N47, N47TU имеет чуть больше мощности на средних оборотах. Этот двс соответствует экологическим стандартам Евро 5, а для версий 218d и 418d — Евро 6. Установлен на автомобилях BMW 118d F20, 218d F22, 318d F30, 418d F36, 518d F10, Х1 Е84 и X3 F25.
7. N47D20O1 / N47TU (2010 — 2017) — этот двигатель пришел на замену N47D20O0. Здесь используется турбина MHI TF035HL и ECU DDE7.1. Мощность 184 л.с. при 4000 об/мин, крутящий момент 380 Нм при 1750-2750 об/мин. Его ставили на BMW 120d F20, 220d F22, 320d F30/E90, 328d F30, 420d F32, 520d F10, X1 E84 и X3 F25. Для автомобилей BMW 320d EfficientDynamics и X1 EfficientDynamics выпускалась версия с тем же турбокомпрессором и программно задушена на 163 л.с. при 4000 об/мин и с крутящим моментом 380 Нм при 1750-2750 об/мин.
8. N47D20T1 / N47TU TOP / N47S1 (2012 — 2016) — топовая версия N47TU TwinTurbo заменившая N47D20T0. Данный мотор оснащался турбинами BorgWarner K16 и KP35, доработанным впуском и выпуском, а блок управления здесь DDE 7.31. Мощность 218 л.с. при 4400 об/мин, крутящий момент 450 Нм при 1750-2500 об/мин. Стоял он на BMW 125d F20, 225d F22, 325d F30, 425d F32, 525d F10, X1 E84 и X5 F15.
9. N47C20U1 (2011 — 2014) — версия N47D20U1 для Mini Cooper SD.

Проблемы и недостатки двигателей БМВ N47

1. Шум с задней части мотора. Самая известная болезнь N47, которую вызывает растянутая цепь ГРМ, ее срок службы на практике около 100 тыс. км. Нередко проблема возникает намного раньше. Решение только одно — замена и тянуть с этим не стоит иначе может случиться обрыв. Дополнительная неприятность с заменой цепи на дизеле N47 заключается в необходимости снятия двигателя, ибо цепь расположена сзади. В моторах до 2009 года цепь меняют вместе с коленвалом.
2. Еще посторонние звуки может вызывать демпфер коленвала, служит он около 100 тыс. км, временами больше, затем требует замены.
3. Вихревые заслонки. По аналогии с М47, здесь во впускном коллекторе установлены вихревые заслонки, но отличие от того же М47, они не могут попасть в двигатель. Тем не менее, от работы системы ЕГР, заслонки могут полностью покрыться нагаром. Чтобы такого не произошло, лучше заглушить клапан EGR, а заслонки вместе с коллектором почистить или, еще лучше, удалить их и поставить заглушки. Чтобы мотор работал предельно адекватно, после этой операции нужно прошить блок управления под работу без всего этого добра.

Кроме того, перегрев этого мотора может привести к образованию трещин в блоке между цилиндрами, которые можно попробовать заварить, но высока вероятность, что это не поможет и придется искать блок цилиндров без трещин. Ресурс турбин около 200 тыс. км, но может быть и больше.
Ресурс двигателя БМВ N47 зависит от обслуживания и если вовремя вылечить болезни, то он может превышать 250-300 тыс. км и больше.
Чтобы снизить вероятность возникновения проблем с мотором, желательно почаще менять моторное масло, использовать только оригинальное рекомендованное заводом-изготовителем, также лить нормальное топливо, вовремя обслуживаться и не гонять в полный рост.

Тюнинг двигателя BMW N47

Чип-тюнинг

Для увеличения мощности своего моторчика достаточно поехать в тюнинг контору и залить новую прошивку. Перепрошивка N47 на 116d и 118d в кузовах Е87 и Е90 дает прирост мощности 35-50 л.с. Версии с индексом 20d в кузовах Е87, Е90, Е60, Е84 и Е83, можно раскачать до 210-220 л.с. Мотор N47 TOP позволяет с помощью чип-тюнинга снять 240-250 л.с.
Двигатели N47TU мощностью 116 л.с. и 143 л.с. дают возможность получить на стандартной турбине 185-200 л.с.
Версии N47TU 184 л.с. прошиваются в 215, а с даунпайпом в 230 л.с.
Топовый N47S1 дает шанс получить прошивкой 240+ л.с., а с даунпайпом 280 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<НАЗАД

The post BMW N47 first appeared on MOTORSWIKI.

Характеристики двигателя M47D20

Надежность, проблемы и ремонт двигателя БМВ М47

В марте 1998 года на автомобиле BMW 320d E46 появился дизельный двигатель M47D20, который пришел на замену M41D17. Это рядный четырехцилиндровый мотор с чугунным блоком цилиндров, диаметр цилиндров 84 мм, внутри стоит коленвал с ходом поршня 88 мм, длина шатунов 135 мм, а компрессионная высота поршней 47 мм. Собранное все это воедино дает рабочий объем 2 литра.
Накрыли этот блок алюминиевой двухвальной головкой блока цилиндров с 4-мя клапанами на цилиндр. Диаметр впускных клапанов 26 мм, выпускных 26 мм, а толщина ножки клапана 6 мм.
Мотор БМВ М47 оснащался системой прямого впрыска топлива с ТНВД VP44 и турбонаддувом с интеркулером. Турбина на двигателе M47D20 это Garrett GT1549V с изменяемой геометрией.
В приводе ГРМ задействована цепь, также на М47 использован клапан EGR, двухмассовый маховик и блок управления Bosch EDC15.

Вместе с этим мотором выпускался родственный 6-цилиндровый дизельный двигатель БМВ М57.

В 2007 году выпуск мотора М47 был завершен и вместо него стали устанавливать другой четырехцилиндровый дизель BMW N47.

Модификации двигателя BMW M47

1. M47D20O0 / M47D20 (1998 — 2003 г.в.) — первый двигатель серии М47 с турбиной Garrett GT1549V. Степень сжатия 19, мощность 136 л.с. при 4000 об/мин, крутящий момент 280 Нм при 1750 об/мин. Ставили двигатель на BMW 320d E46 и 520d E39.
2. M47D20U0 / M47D20 (2001 — 2003 г.в.) — версия мощностью 116 л.с. при 4000 об/мин, крутящий момент 265 Нм при 1750 об/мин. Стоял этот мотор на BMW 318d E46.
3. M47D20O1 / M47TUD20 (2001 — 2006) — мотор заменивший M47D20O0. Отличается новым коленвалом с ходом поршня 90 мм вместо 88 мм, новыми поршнями с компрессионной высотой 45 мм, сниженной до 17 степенью сжатия, шатунами длинной 136 мм. Это позволило увеличить рабочий объем с 1951 см³ до 1995 см³. Также здесь применена система впрыска Common rail, турбина Garrett GT1749V, впускной коллектор с вихревыми заслонками и система управления Bosch EDC16 C31. Выхлоп, как и на первом М47, соответствует нормам Евро-3, но после сентября 2003 года автомобили с правым рулем и МКПП стали соответствовать Евро-4, леворульные автомобили с МКПП и с Евро-4 пошли с марта 2004 года. Мощность этого мотора 150 л.с. при 4000 об/мин, крутящий момент 330 Нм при 1750 об/мин. Встречается этот двигатель на BMW 320d/320Cd/320td E46 и X3 E83.
4. M47D20U1 / M47TUD20 (2003 — 2005) — двигатель заменивший M47D20U0. По аналогии с M47D20O1, эта версия отличается увеличенным объемом до 1995 см³, а также турбокомпрессором Garrett GT1749V и ЭБУ Bosch EDC16 C31. Мощность мотора 116 л.с. при 4000 об/мин, крутящий момент 280 Нм при 1750 об/мин. Устанавливали этот двс на BMW 318d/318td E46.
5. M47D20O2 / M47TU2D20 (2004 — 2007) — этот двигатель заменил M47D20O0. Отличается турбокомпрессором Garrett GT1752V, ECU Bosch EDC16 C35, полноценным соответствием нормам выхлопа Евро-4 для всех автомобилей и мощностью 163 л.с. при 4000 об/мин, а крутящий момент 340 Нм при 2000 об/мин. Найти этот мотор можно под капотом BMW 120d E87, 320d E90 и 520d E60. Версия для BMW X3 E83 имеет мощность 150 л.с. при 4000 об/мин и крутящий момент 340 Нм при 2000 об/мин.
6. M47D20U2 / M47TU2D20 (2004 — 2007) — мотор заменивший M47D20U1. Отличается турбокомпрессором Garrett GT1749V, соответствием экологическим стандартам Евро-4 и ЭБУ Bosch EDC16 C35. Мощность мотора 122 л.с. при 4000 об/мин, крутящий момент 280 Нм при 2000 об/мин. Стоял на автомобилях BMW 118d E87 и 318d E90.

Проблемы и недостатки двигателей БМВ М47

1. Вихревые заслонки на М47ТУ и М47ТУ2. Со временем происходит износ оси заслонок, они срываются и улетают в мотор, приводя его в нерабочее состояние. Эти заслонки лучше заранее удалить и поставить заглушки. Так как вам все равно придется снимать впускной коллектор, то неплохо бы было его почистить вместе с клапаном EGR. Последний можно вообще заглушить. Удалив заслонки и заглушив клапан EGR, желательно перепрошить ЭБУ под новые условия работы.
2. Шумы, посторонние звуки. Посмотрите демпфер коленвала и замените, если нужно, это частая проблема на М47. Его ресурс 100 тыс. км или больше.

Кроме того, на М47 иногда лопаются коленвалы, турбокомпрессоры служат нормально, примерно 200-250 тыс. км иногда больше, здесь главное вовремя менять масло. Ресурс двигателя БМВ М47 высок и превышает 400 тыс. км, а чтобы продлить его, нужно почаще менять моторное масло, лить жидкости нормального качества, регулярно обслуживать свой автомобиль и не делать чип-тюнинг.

Тюнинг двигателя BMW М47

Чип-тюнинг

Поднять мощность БМВ М47 довольно просто, достаточно поехать в тюнинг контору и за 15000-20000 рублей прошить блок управления. Это даст хорошую прибавку — около 30 л.с.
Те, кому этого мало, могут купить турбину Garrett GT2260 от 530d, большой интеркулер, форсунки от 535d, выхлоп на 63 мм трубе, заглушить EGR и настроить блок управления. Это позволит получить за 250 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post BMW M47 first appeared on MOTORSWIKI.

Характеристики двигателя S63

Надежность, проблемы и ремонт двигателя BMW S63

После окончания производства М5 Е60, в M GmbH было решено отказаться от V10 (S85B50) и перейти на конфигурацию V8 с двумя турбокомпрессорами. В качестве базы был взят довольно мощный, но вполне гражданский N63, от него достался блок цилиндров, коленвал, шатуны, поршни установлены свои, под степень сжатия 9.3.
Головки блока цилиндров от N63B44 были переработаны, впускные распредвалы остались неизменными, выпускные изменились, фаза 231/252, подъем 8.8/9 мм. Клапаны, пружины остались от N63, диаметры клапанов: впускные 33.2 мм, выпускные 29 мм. Цепь ГРМ от N63B44. Впускная система слегка изменена, выпускной коллектор новый, турбокомпрессоры заменены на твинскрольные Garrett MGT2260SDL, давление наддува 1.2 бар. Система управления Siemens MSD85.1.
Этот мотор развивал 555 л.с. при 6000 об/мин, имел обозначение S63B44O0 и устанавливался на Х6М и Х5М.
В 2011 году, для нового поколения М5 F10, вышеописанная силовая установка была обновлена до уровня S63B44T0 (S63TU). Этот мотор имеет много общего с N63TU: одинаковые шатуны, распредвалы с фазой 260/252 и подъемом 8.8/9.0 мм, а также цепь ГРМ. Помимо этого, были использованы новые поршни Mahle под степень сжатия 10, новый коленвал. На S63B44T0 был реализован непосредственный впрыск топлива, применена система бесступенчатого изменения подъема впускных клапанов Valvetronic III, доработана система Double-VANOS (диапазон регулировки: впуск 70, выпуск 55), доработана система охлаждения, применены турбокомпрессоры Garrett MGT2260DSL, давление наддува 1.5 бар.
Система управления двигателем на M5 F10 — Bosch MEVD17.2.8.
Все модификации позволили увеличить мощность до 560 л.с. при 6000-7000 об/мин, а крутящий момент составляет 680 Нм при 1500-5750 об/мин.
Двигатель S63B44T0 использовался на автомобилях BMW M5 F10 и M6 F12.

С декабря 2014 года пошли версии S63B44T2 (S63TU2), которые стоят на X5M F85 и X6M F86. Мощность этих ДВС увеличена до 575 л.с. при 6000-6500 об/мин, крутящий момент 750 Нм при 2200-5000 об/мин.
Здесь стоит такой же впуск, как на M5 F10, но адаптирован под X5/X6, также адаптирован масляный поддон, насос и ГБЦ, система охлаждения, турбины такие же, но заменены вестгейты, своя выхлопная система, ЭБУ Bosch MEVD 17.2.H. Давление наддува такое же — 1.5 бар.

В ноябре 2017 года начали выпускать BMW M5 F90, которая получила следующую версию этого мотора — S63B44T4. Он оснащается новыми поршнями, доработанными масляными форсунками, картером от X5M F85 (доработан под М5), турбины также модифицированные, установлен улучшенный впускной коллектор, новый ТНВД, свой выхлоп. Управляет этим двигателем DME 8.8.T. Давление наддува увеличено до 1.7 бар.
Для автомобилей BMW M5 F10 Competition Package и M6 F13 Competition Package, отдачу S63TU увеличили до 575 л.с. при 6000-7000 об/мин и до 600 л.с. при 6000-7000 об/мин.

Проблемы и недостатки двигателей BMW S63

Неисправности моторов БМВ S63 аналогичны тем, что распространены на гражданских собратьях N63. Ознакомиться с ними можно здесь.

Тюнинг двигателя BMW S63

Чип-тюнинг

Учитывая, что S63 турбо мотор, проблем с его тюнингом не наблюдается совсем. Вам достаточно поехать в любую тюнинг контору и путем обычной перепрошивки Stage 1, вы получите 680 л.с. Если нужно больше, тогда дополнительно покупаете даунпайпы, спортивный выхлоп и соответствующую настройку. В результате получите 730-750 л.с. и больше.
Для этих моторов полно различного железа, вроде тюнингового впуска, модифицированных турбин и прочих интересных вещей, которые позволят увеличить мощность до 800-900 и более лошадей, если 700 л.с. вам слишком мало.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post BMW S63 first appeared on MOTORSWIKI.
