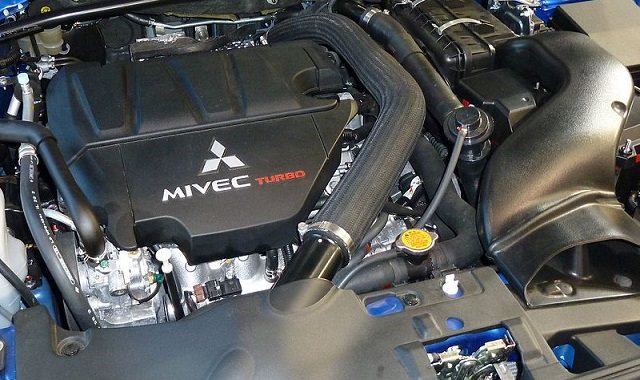

Характеристики двигателя 4B11T

Надежность, проблемы и ремонт двигателя 4B11T

Специально для Митсубиси Лансер Эволюшн 10 был создан новый двигатель, который пришел на смену легендарному 4G63T. Новый мотор получил название 4B11T, он также имел 4 цилиндра и рабочий объем 2 литра, но было и кое-что новое. Здесь применили полузакрытый алюминиевый блок цилиндров с чугунными гильзами, его высота 220 мм, а межцилиндровое расстояние 96 мм, балансирные валы отсутствуют. В этот блок установили масляные форсунки, коленвал с ходом поршня 86 мм, кованые поршни Mahle диаметром 86 мм и высотой 33.35 мм, а также шатуны длинной 143.75 мм. В результате получили 2 литра объема и степень сжатия 9. Вес стоковых поршней 546.2 гр., вес стандартных шатунов 572.5 грамма, коленвал весит 16.6 кг.

Сверху блока установлена новая 16-ти клапанная алюминиевая головка с системой непрерывного изменения фаз газораспределения MIVEC на обоих распредвалах. Размер впускных клапанов 35 мм, выпускных 29 мм, диаметр ножки клапана 5.5 мм.
Необходимо проверять и, если требуется (клапаны шумят), регулировать клапаны каждые 60 тыс. км. Зазоры клапанов (холодный двигатель): впуск 0.17-0.23 мм, выпуск 0.27-0.33 мм.
Характеристики стоковых распредвалов Эво 10 такие: фаза 252/224, подъем 9.7/8.58 мм.
В системе ГРМ использована цепь.
На впуске установлена дроссельная заслонка диаметром 60 мм. Производительность стоковых форсунок 540 cc/min.
В качестве нагнетателя здесь установлена турбина MHI TD05H-152G6-12T с интеркулером. Давление наддува до 1.54 бар.
Выхлоп имеет диаметр 57 мм.

В Британии продавалась версия Evo X FQ-330, двигатель которой дорабатывала компания HKS. Они заменили интеркулер, впускной тракт, даунпайп, катализатор, катбэк на свои HKS-овские и поставили софт от Ecutek. Это дало возможность увеличить мощность до 329 л.с. при 6500 об/мин, а крутящий момент поднять до 437 Нм при 3500 об/мин.
Этого им показалось мало, и они создали версию Evolution X FQ-360, куда установили новый топливный насос и прошивку Ecutek. Это позволило довести мощность до 359 л.с. при 6500 об/мин, крутящий момент 492 Нм при 3500 об/мин.
Была и более мощная версия Эво — FQ-400. Она была создана на основе FQ-360 и отличалась интеркулером, впускным трактом, модифицированной турбиной, 76 мм выхлопом и настройкой блока управления. В результате мощность достигла 408 л.с. при 6500 об/мин, а крутящий момент 542 Нм при 3500 об/мин.
Это не все, была еще более мощная модификация — FQ-440. Здесь поставили впуск от Janspeed, заменили турбину на HKS, установили новые форсунки, выпускной коллектор от Janspeed и весь выхлоп от них же.
Такой Эво развивает 446 л.с. при 6800 об/мин, его крутящий момент 559 Нм при 3500 об/мин.

Кроме всех этих злых 4B11 турбо, выпускались и варианты попроще, специально для Mitsubishi Lancer Ralliart X. В этом моторе стоит турбина MHI TD04HL-15T, которая дует до 1.25 бар. Также здесь маленький интеркулер, узкий пайпинг, другой короб воздушного фильтра, изменено место расположения аккумулятора и свой выхлоп. Мотор по железу такой же, изменено только навесное.

Так как этот двигатель разработан вместе с Hyundai и Chrysler, то он очень похож на Hyundai G4KH и многие считают их одинаковыми, но это не так. Они имеют разные блоки цилиндров (у Хендай он открытый и менее прочный), абсолютно разные головки (например, у Хендай непосредственный впрыск), поршни G4KH хуже, шатуны менее прочные, даже турбина TD04-19T другая. Но в целом моторы родственные.
Кроме того, существует и атмосферная версия 4B11, которая отличается не только отсутствием турбины, но и блоком, отсутствием масляных форсунок, всеми внутренностями, головкой, впуском, выпуском.

В начале 2017 года производство Lancer Evo X было завершено, а вместе с ним перестали выпускать и 4B11T.

Проблемы и недостатки двигателей Митсубиси 4B11T

1. Плавают обороты, не едет. Возможно, у вас растянулась цепь ГРМ, этому особенно подвержены автомобили до 2009 года выпуска. Нужно проверить и заменить цепь со всем комплектом.
2. Шум мотора, троение. На Эво 10 проблема в поршневых кольцах, которые разрушаясь, начинают болтаться в цилиндре, загибать электрод свечи зажигания, бить по поршню и клапанам, затем вылетая в выхлопную трубу, разбивать турбину. Но это касается автомобилей с тюнингом, поэтому назвать это болезнью нельзя.
2. Трещина в выпускном коллекторе. Это также относится к автомобилям на тюнинге, но таких ведь большинство. Здесь есть риск появления трещины в коллекторе и на горячей части турбины.
Кроме того, проверяйте состояние масляных кулеров, которые со временем загаживаются. Также нужно следить за состоянием пластиковых роликов приводного ремня, которые быстро изнашиваются. Обычно их меняют на адаптированные от Хёндая или обычные новые.
В общем-то, это неплохой мотор с нормальным ресурсом, без тюнинга ездит неплохо и при регулярном и качественном обслуживании, проблем не доставляет. Ресурс может превышать 250 тыс. км. Автомобилей с большими пробегами очень мало, возможно и 300 тыс. км не предел.

Тюнинг двигателя 4B11T

Stage 2

Увеличить мощность на своем Эво Х очень легко, достаточно поставить холодный впуск, удалить катализатор, заменить шатунные болты на ARP или поставить нормальные Н-образные шатуны, купить буст контроллер и настроить блок управления. Это даст 370+ л.с. Можно оставить стоковые шатуны, но их обрыв будет делом времени.
Добавьте насос вроде DW65C, форсунки 1000 сс, блоу-офф, маслопомойку, выхлопную систему диаметром 76 мм и настройтесь. Вы получите около 400 лошадей на маховике. Это оптимальное сочетание скорости и надежности, так ездит большинство Evolution 10.
Получить больше мощности вам поможет Garrett GTX3071R с хорошим тюнинговым коллектором, большим интеркулером, патрубками 3.5 дюйма, с насосом вроде AEM 320 lph. Также будут нужны валы Cosworth MX1 и клапанные пружины, форсунки 1300 сс, топливная рейка AEM, шпильки ARP. После настройки, такой мотор легко покажет 400+ л.с. на колесах.
Можно поставить GTX3076R и надуть 500+ лошадей на колесах. Стоковые поршни и блок держат эту мощность и даже больше, но для надежности лучше перейти на ковку, нормально подготовить ГБЦ, — сделать как полагается.

Ralliart Stage 2

Добавить мощности мотору Lancer Ralliart X можно заменив фильтр на K&N, убрать катализатор или поставить безкатовый выхлоп на 76 мм трубе и прошить мозг. Это даст около 300 л.с. и динамику на уровне стокового Evolution X.
Если этого мало, тогда нужно переделывать под этот самый Эво, заменив впуск на такой же от Evo X вместе с интеркулером, с пайпингами, с масляным кулером, с турбиной TD05H и с коллектором. Впуск заметно отличается и придется его полностью переделывать или сразу ставить тюнинговый холодный впуск. Выпуск также требует доработки либо, опять же, ставить сразу безкатовый диаметром 76 мм.
После переделки можно пойти по пути тюнинга Evo 4B11T: холодный впуск, 76 мм выхлоп, шатунные болты ARP, буст контроллер и прошивка. Со всем этим ваш Раллиарт поедет как большинство Эвиков на чип-выхлопе.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 4B11T first appeared on MOTORSWIKI.

Характеристики двигателя Хонда B16

Неисправности и ремонт двигателя Honda B16A/B16B

Один из самых легендарных двигателей Хонда под названием B16 появился в 1989 году и показывал сумасшедшие, для тех времен, данные по литровой мощности. Он относился ко всем известной и почитаемой серии В, куда также вошли моторы B17, B18 и B20. Блок цилиндров у B16 алюминиевый, высотой 203 мм. Внутри коленвал с ходом поршня 77.4 мм, поршни с диаметром 81 мм и с компрессионной высотой 30 мм. Длина шатунов на B16A — 134.3 мм. Все это в сборе дало 1.6 литров рабочего объема.
Накрывает блок двухвальная головка DOHC c системой VTEC.
Более детальное описание мотора и всех его версий можно найти ниже.
На Хонда B16 используется ремень ГРМ. Замену ремня ГРМ желательно выполнять каждые 100000 км. Если ремень порвется, то мотор загнет клапана, но при небольших оборотах может повезти.
На B16 необходимо выполнять регулировку клапанов каждые 40 тыс. км. Зазоры клапанов на холодном моторе: впуск 0.15 мм, выпуск 0.19 мм.

Производство B16A и B16B продолжалось до 2000 года, затем их заменили на К20А.

Модификации двигателя Honda B16

1. B16A SiR 1 gen. — легендарный мотор Хонда, с отдачей в 100 л.с. с 1 литра рабочего объема. Диаметр впускных клапанов 33 мм, выпускных 28 мм. Характеристики распредвалов B16A SiR: эффективная фаза 230/227, подъем 10.6/9.4 мм. Мощность 160 л.с. при 7600 об/мин, крутящий момент 150 Нм при 7000 об/мин. Ставили этот двигатель на Honda Civic SiR, CRX SiR и Integra.
2. B16A SiR 2 gen. — японская версия B16A SiR, где использованы другие поршни под степень сжатия 10.4, новый впускной распредвал с эффективной фазой 240 и подъемом 10.7 мм, дроссельная заслонка большего диаметра (60 мм, вместо 58 мм на B16A SiR) и самое главное отличие, это увеличенная надпись VTEC на клапанной крышке. Все это дало прибавку в 10 л.с. и мощность возросла до 170 л.с. при 7800 об/мин, а крутящий момент 160 Нм при 7300 об/мин. Ставился B16A SiR 2-го поколения на Civic SiR, CRX SiR и Integra.
3. B16A1 — европейский мотор мощностью 150 л.с. при 7600 об/мин, а крутящий момент 150 Нм при 7100 об/мин. Встречается на Civic и CRX.
4. B16A2 — двигатель для Civic. На нем используются распредвалы с эффективной фазой 224/220, подъем 10.47/9.6 мм. Степень сжатия 10.2, мощность 160 л.с. при 7600 об/мин, крутящий момент 150 Нм при 7500 об/мин.
5. B16A3 — мотор для Honda Del Sol. Степень сжатия 10.4, мощность 160 л.с. при 7600 об/мин, крутящий момент 150 Нм при 7500 об/мин.
6. B16A5 — устанавливался на Civic SiR с АКПП. Мощность 170 л.с. при 7800 об/мин, крутящий момент 150 Нм при 7300 об/мин.
7. B16A6 — мотор Civic для Ближнего Востока и Южной Африки. Мощность 160 л.с. при 7800 об/мин, крутящий момент 150 Нм при 7000 об/мин.
8. B16B — чтобы получить еще больше мощности с 1.6 литрового объема, инженеры Хонда взяли 170-сильный В16А SiR II и довели его до идеала. Для начала был взят блок цилиндров B18, высотой 212 мм, туда установили свой коленвал, поршни под степень сжатия 10.8 и облегченные шатуны длинной 142.4 мм. Кроме того, был сделан портинг впускных каналов, а также установлены новые свечи, усиленные пружины впускных и выпускных клапанов и легкие впускные клапаны с тонкой ножкой (диаметр остался прежним — 33 мм). Выхлопная система увеличилась в диаметре до 57 мм. Распредвалы на Type-R такие: эффективная фаза 243/235, подъем 11.5/10.5 мм. Все эти манипуляции с мотором увеличили мощность до 185 л.с. при 8200 об/мин, крутящий момент вырос до 160 Нм при 7500 об/мин, а отсечка установлена на 8400 об/мин.

Проблемы и недостатки двигателей Хонда B16A

У этого мотора нет болезней или конструкционных просчетов, это очень надежный и долговечный силовой агрегат. Но время не стоит на месте и даже самый новый двигатель успел откатать сотни тысяч км, а значит, сломаться может что угодно и когда угодно. Обслуживайте свой B16A вовремя, лейте нормальное масло, нормальный бензин и все будет ездить так, как положено старому двигателю.

Тюнинг двигателя Honda B16A

B16A Злой атмо

Самый простой тюнинг для этого 160-сильного двигателя (да и любого B16) это купить холодный впуск, выпускной коллектор 4-1 B18C 98 Spec R (или другой тюнинговый) и прямоточный выхлоп на 63 мм трубе. Это даст прибавку до 175-180 л.с. Добавив впускной коллектор Skunk2/Type R, распредвалы Type R, разрезные шестерни, легкие впускные клапаны от Type R, поршни от него же, сделайте также портинг, купите Hondata и настройте свой мотор. В результате получите 200+ л.с. Добавьте легкий маховик Toda, дроссельную заслонку 70 мм, форсунки 340 сс, вкладыши ACL, шатунные болты ARP и шпильки ГБЦ, распредвалы Skunk2 Stage 2, а также бронзовые направляющие, титановые тарелки, клапанные пружины и клапаны от Supertech. Неплохо бы поставить поршни под степень сжатия 12, свечи с калильным числом 7 и настроить мотор. Это позволит увеличить мощность за 220 л.с.
Получить еще больше мощности можно установив такую доработанную головку B16A на блок B20. С правильной настройкой это даст мощность 250+ л.с.
Стоковая B16 ГБЦ и B20 блок + впуск/выпуск, даст около 220 л.с.

B16A Turbo

На стоковый В16А или B16B можно поставить турбину и получить дополнительную мощность. Например, вам нужна турбина TD05 с коллектором и интеркулером, нужен маслослив и маслоподача на турбину, нужен вестгейт, блоуофф, пайпинги, насос Walbro 255, топливная рейка AEM и топливный регулятор, форсунки 550 сс, коллектор Skunk2, распредвалы от Type R с разрезными шестернями, выхлоп на 63 мм трубе, широкополосный лямбда зонд, мозг Hondata. Стоковый низ держит примерно 300 л.с. на колесах, иногда чуть больше, но лучше не доводить до предела и купить ковку под степень сжатия ~9. Кроме ковки вам будут нужно купить Н-образные шатуны, усилить блок, купить ACL вкладыши, шатунные болты ARP и шпильки. Также нужна комплексная доработка ГБЦ, но это слишком дорого и занимаются подобными работами единицы.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post Honda B16A B16B first appeared on MOTORSWIKI.

Характеристики двигателя Хонда B18

Неисправности и ремонт двигателя Honda B18C B18B

Легендарные моторы Хонда B18 были выпущены в 1990 году, они относились к не менее легендарной серии В, в рамках которой выпускались еще и такие двигатели: B16, B17 и B20. Блок цилиндров B18 сделан из алюминия и имеет высоту 212 мм, а диаметр цилиндров — 81 мм. Внутрь этого блока поместили коленвал с ходом поршня 89 мм и с длинной шатунов 137 мм. Компрессионная высота поршней на B18 — 30.1 мм. Все вместе это дает рабочий объем 1.83 литра.
Блок накрыт 16 клапанной DOHC головкой без системы VTEC для B18B и с VTEC для B18C. Описание всех версий двигателей вы найдете чуть ниже.

В 1994 году появился мотор B18C, который отличался коленвалом с ходом поршня 87.2 мм, легкими шатунами 138 мм, новыми поршнями, маслофорсунками, головкой с VTEC, доработанным впуском и выпуском. Детальные отличия написаны ниже.
Привод ГРМ ременной. Замена ремня ГРМ B18C и B18B требуется каждые 100000 км. Если он порвется, то клапана чаще гнет, чем не гнет.
Регулировка клапанов на B18B нужна после каждых 40 тыс. км. Зазоры клапанов на холодном моторе: впуск 0.08-0.12 мм, выпуск 0.16-0.20 мм. Зазоры на B18C: впуск 0.15-0.19 мм, выпуск 0.17-0.21 мм.

Производство B18B и B18C продолжалось до 2001 года, затем их заменили на К20.

Модификации двигателя Honda B18

1. B18A1 — обычная версия без VTEC для Североамериканского рынка. Степень сжатия 9.2, мощность 132 л.с. при 6000 об/мин, крутящий момент 164 Нм при 5000 об/мин. Устанавливался на Acura Integra. Для Японии мотор B18A1 развивал 142 л.с. при 6500 об/мин, крутящий момент 178 Нм при 6100 об/мин. JDM версия встречается на Honda Integra.
2. B18B1 — усовершенствованный B18A1, где заменили воздушный фильтр, сменили угол наклона топливных форсунок и перепрошили блок управления. Мощность мотора 142 л.с. при 6300 об/мин, крутящий момент 172 Нм при 5200 об/мин. Мотор ставился на Integra, Domani, Orthia
3. B18B2 — B18B1 для Австралии.
4. B18B3 — мотор Civic для Южной Африки и Ближнего Востока. Мощность 130 л.с. при 6000 об/мин, крутящий момент 167 Нм при 5000 об/мин.
5. B18B4 — мотор Civic для Южной Африки и Ближнего Востока. Мощность 140 л.с. при 6200 об/мин, крутящий момент 171 Нм при 4900 об/мин.
6. B18C — спортивный мотор, который имеет мало чего общего с B18B. Он оснащается системой VTEC, двухступенчатым впускным коллектором, в нем был изменен угол наклона форсунок, применены распредвалы с эффективной фазой 230/227, подъем 10.6/9.4 мм. В блок этого мотора был установлен коленвал с ходом поршня 87.2 мм, легкие шатуны 137.9 мм, облегченные поршни под степень сжатия 10.6 и масляные форсунки. Этот мотор является аналогом B18C1, но с большей степенью сжатия. Мощность В18С — 180 л.с. при 7200 об/мин, крутящий момент 171 Нм при 6200 об/мин, а отсечка стоит на 8000 об/мин. Устанавливали его на японскую Honda Integra SiR.
7. B18C Type-R — доработанный B18C и аналог B18C5 со степенью сжатия 11.1. Мощность 200 л.с. при 8000 об/мин, крутящий момент 186 Нм при 7200 об/мин. На B18C 98 Spec R использовали выпускной коллектор 4-1. Ставился этот движок на Honda Integra Type R.
8. B18C1 — мотор для Североамериканской Интегры GS-R. Аналог японского B18C, но степень сжатия снижена до 10. Переключение VTEC происходит при 4400 об/мин, переключение впускного коллектора происходит при 5800 об/мин. Мощность мотора Acura Integra GS-R — 170 л.с. при 6300 об/мин, крутящий момент 145 Нм при 4800 об/мин.
9. B18C2 — аналог B18C1 для Австралии и Новой Зеландии. Встречается на Integra VTi-R.
10. B18C3 — аналог B18C1 для Азии.  Устанавливался двигатель на Integra.
11. B18C4 — европейский аналог B18C1. Устанавливали мотор на Honda Civic и Prelude.
12. B18C5 — доработанный B18C1 для американской Integra Type R. На этом моторе применены новые поршни под степень сжатия 10.6 с более глубокими цековками, легкие шатуны, новые распредвалы (эффективная фаза 240/235, подъем 11.5/10.5 мм), переключение VTEC сдвинуто на 5700 об/мин, был сделан портинг впускных и выпускных каналов, впускные клапаны облегчили за счет немного более тонкой ножки и легкой головки. А также, применили двойные клапанные пружины, установили увеличенную до 62 мм дроссельную заслонку (на B18C1 — 60 мм), другие свечи, новый впускной коллектор и более прямую выпускную систему на 57 мм трубе. В результате мощность возросла до 195 л.с. при 8000 об/мин, а крутящий момент теперь 176 при 7500 об/мин. Отсечку перенесли на 8400 об/мин.
13. B18C6 — европейский аналог B18C Type R, который ставился на Honda Integra Type R.
14. B18C7 — австралийский аналог B18C Type R, встречается на Honda Integra Type R.

Проблемы и недостатки двигателей Хонда B18C/B18B

Ровно как и в младшем 1.6-литровом брате B16A/B16B, здесь нет никаких конструкционных просчетов и недостатков, этот двигатель был одним из лучших моторов Honda, имел высокую надежность, обладая при этом большой мощностью. Но время берет свое, и все эти моторы давно изношены, ресурс выкатан, а значит, проблем можно ожидать с любой стороны. Делайте то, что зависит от вас, лейте хорошее масло, хороший бензин и вовремя обслуживайтесь, тогда ваш B18 еще поездит.

Тюнинг двигателя Honda B18

B18C Атмосферник и турбо

Желающим увеличить мощность B18C нужно купить холодный впуск, коллектор 4-1 от B18C 98 Spec R (или тюнинговый) и прямоточный выхлоп на 63 мм трубе. Мозг можно оставить сток. Это даст прибавку до 10-15 л.с.
В остальном тюнинг аналогичен тому, что написано в статье о Хонда B16A.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post Honda B18C B18B first appeared on MOTORSWIKI.

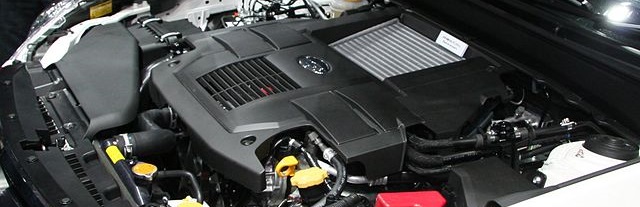

Характеристики двигателя Субару EJ25

Неисправности и ремонт двигателя Subaru EJ25

Самый крупный член семейства EJ был выпущен в 1995 году и носил обозначение EJ25, впоследствии этот мотор получил широкое распространение на всех основных моделях автомобилей. Двигатель Субару EJ25 использовал тот же алюминиевый блок цилиндров с сухими чугунными гильзами, который применен в EJ20, но диаметр цилиндров был увеличен с 92 мм до 99.5 мм, высота осталась прежней (201 мм). В него был установлен коленвал с ходом поршня 79 мм, вместо 75 мм на 2-х литровом собрате. Длина шатунов осталась такая же 130.5 мм, а компрессионная высота поршня снизилась до 30.7 мм (была 32.7 мм). Все это дало возможность получить рабочий объем в 2.5 литра.

На первой вариации EJ25D использованы двухвальные головки блока цилиндров (DOHC) с 4-мя клапанами на цилиндр. Привод ГРМ ременной, замена ремня ГРМ нужна каждые 100 тыс. км. Мощность EJ25D 155 л.с. при 5600 об/мин, с 1997 года изменились поршни, и мощность поднялась на 10 л.с.
Этот мотор ставился до 1998 года, а позже его заменил более современный двигатель EJ251. Данная силовая установка относится к Phase II и оснащается новой ГБЦ, по одному распредвалу на каждой (SOHC), а также новыми поршнями с молибденовым покрытием, степень сжатия увеличена до 10.1. Выпускались и двигатели EJ252 отвечающие повышенным экологическим стандартам штата Калифорния и отличающиеся впуском, дроссельной заслонкой, расположением клапана холостого хода и ДАД.

В 1999 году появился следующий вид 25-го — двигатель EJ253, с ДМРВ вместо ДАД, во впускном коллекторе этого движка появились заслонки Tumble Generator Valves, что способствует улучшению экологических показателей. С 2006 года стала использоваться система i-AVLS изменяющая высоту подъема впускных клапанов. В 2009 году мотор несколько доработали, после чего он получил легкие поршни, измененные впускные каналы, пластиковый впускной коллектор, другие свечи зажигания, доработана система i-AVLS, облегчена выпускная система.

В 1998 году был выпущен и двухвальный EJ254 с DOHC ГБЦ, являющийся наследником EJ25D и относящийся к Phase II. Мотор использовал систему AVCS на впускных распредвалах.
Двигатель EJ255 стал устанавливаться на Forester, Impreza WRX и Legacy с 2004-2005 годов и представлял собой турбированный мотор с полузакрытым блоком, DOHC ГБЦ и системой изменения фаз газораспределения на впускных распредвалах AVCS. Степень сжатия на EJ255 снижена до 8.4 единиц, использована турбина TD04L, давление наддува 0.8 бар. Это дает возможность снять 210 л.с. при 5600 об/мин. На другое версии наддув увеличили до 0.93 бар, установили интеркулер большего размера и сняли 230 л.с. при 5600 об/мин. Также на EJ255, для японского Forester STI, ставилась турбина VF41. На WRX III устанавливалась турбина VF52, надувающая 0.92 бара. На Legacy GT до 2009 года ставились турбины VF46 (давление 0.95 бар), что обеспечивало 250 л.с. при 6000 об/мин. После 2009 года на Legacy GT установили турбину VF45 (давление 0.87 бар), это добавило еще 15 л.с.

На WRX STI версиях использовался двигатель EJ257 с полузакрытым блоком цилиндров, другими поршнями под степень сжатия 8.0, измененная ГБЦ с другими камерами сгорания, c системой AVCS. На этом движке стоит турбина IHI VF48 (давление наддува 1 бар), ее достаточно чтобы снять мощность в 280 л.с. при 5600 об/мин. В EJ257 для WRX STI III степень сжатия 8.2, добавилась система AVCS на впускных и выпускных распредвалах, мощность возросла до 300 л.с. при 6000 об/мин, крутящий момент 407 Нм при 4000 об/мин. На американских STI используются турбины IHI VF39, давление наддува 1 бар.
Помимо EJ20 и самого EJ25, в серию EJ входили EJ15, EJ16, EJ18 и EJ22.

С 2011 года атмосферные 2.5-ти литровые ежи стали заменяться на FB25, а турбированные на FA20.

Проблемы и недостатки двигателей Субару EJ25

Болезни и проблемы EJ25 похожи на те, которые имеют место быть на EJ20, узнать о них можно здесь. Кроме того, за счет увеличенного диаметра цилиндров стенки стали тоньше, следовательно, имеет место проблема перегрева EJ25, что ведет к деформации головок и последующих течах через прокладки ГБЦ. Также нередко на EJ257 и EJ255 проворачивает вкладыши.

Тюнинг двигателя Subaru EJ25

ЧВН

Ровно как и с 2-х литровым EJ20, тюнинговать атмосферник EJ25 нет никакого смысла, продайте его и купите EJ255 или EJ257, в данной серии только их стоит дорабатывать.
Обычным чипом с безкатовым выпуском можно прибавить около 30-40 л.с. Для получения большей мощности на EJ255 нужны некоторые модификации, которые, в общем-то, ничем не отличаются от тех, что рекомендовались для постройки быстрого EJ205, но турбину лучше использовать от STI — IHI VF48. На этом конфиге можно будет получить 300+ л.с.
Заставить ехать быстрее EJ257 поможет конфигурация на турбине TD05-18G, как в описании для тюнинга EJ207. Это позволит получить 350+ л.с. Разумеется, можно снять и 400+ л.с., но нужны куда более серьезные траты на доработку.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

The post EJ25 first appeared on MOTORSWIKI.

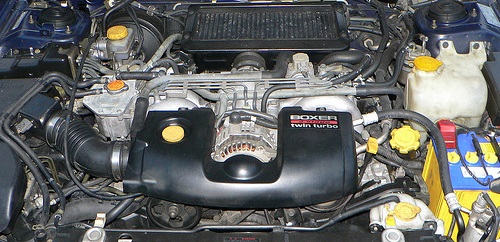

Характеристики двигателя Субару EJ20

Неисправности и ремонт двигателя Subaru EJ20

Новая серия EJ появилась в 1989 году, на автомобиле Legacy и первый экземпляр семейства назывался EJ20. Этот 2-х литровый мотор пришел на замену старому 1.8-ми литровому EA82 и стал основным для всех моделей Субару. Двигатель EJ20, как и ЕА82, это алюминиевый оппозитный четырехцилиндровый блок, с высотой 201 мм и сухими чугунными гильзами. Внутри коленвал с ходом поршня 75 мм, длина шатунов 130.5 мм, диаметр цилиндров 92 мм, компрессионная высота поршня 32.7 мм.
Сверху две алюминиевых ГБЦ по одному распредвалу на каждой и по 4 клапана на цилиндр. Диаметр впускных клапанов 36 мм, выпускных 32 мм, толщина ножки 6 мм. Распредвалы приводились в движение с помощью ремня. Замена ремня ГРМ на EJ20 по регламенту требуется каждые 100 тыс км.

На первой Subaru Legacy, EJ20E (а именно так назывался этот двигатель) показывал 125 л.с. при 5500 об/мин, крутящий момент 172 Нм при 4500 об/мин. На второй версии этой модели и на Impreza 1-го поколения, отдача увеличилась до 135 л.с. Третье поколение Легаси показывало уже 155 л.с., а на четвертом Subaru Legacy BL мощность снизилась до 140 л.с. при 5600 об/мин.
Также на 1-е и 2-е поколение Легаси ставились двигатели EJ20D с двухвальными головками, мощностью 150 л.с. при 6800 об/мин.

С 1998 года стали выпускать двигатели EJ201/Ej202 с открытым блоком, это одновальные моторы, относящиеся к серии Phase II. Они оснащены новыми ГБЦ, легкими поршнями, чуть более низовым впускным коллектором. Эти моторы выдавали 125 л.с. при 5600 об/мин. На автомобиле Legacy 4-го поколения (BL), EJ202 был доработан: легкий блок с легкими гильзами, переработанный впускной коллектор, 4-2-1 выхлоп. Это позволило получить 138 л.с. при 5600 об/мин, а крутящий момент возрос с 184 Нм до 187 Нм при 4400 об/мин.
Мотор EJ203 отличается наличием ДМРВ и электронной дроссельной заслонкой.

Двигатель EJ204 отличается двухвальными головками блока цилиндров, а также наличием системы изменения фаз газораспределения на впускных распредвалах AVCS (50 градусов). Также как и предыдущие варианты, EJ204 относится к Phase II. Мощность 204-го равна 155 л.с., также существует версия на 180 л.с., она имеет AVCS только на впуске, но еще и поршни под увеличенную степень сжатия и другие настройки блока управления.

Для более мощных моделей Субару выпускались двигатели EJ20 с турбонаддувом.
Первым был EJ20G с закрытым блоком и маслофорсунками, который использовал ГБЦ с двумя распредвалами (DOHC) и турбину Mitsubishi TD04, поршни были изменены, а степень сжатия снижена до 8, также были установлены форсунки 380 сс. Давление наддува 0.75 бар. Такой мотор на Legacy RS развивает 200 л.с. при 6000 об/мин, а его крутящий момент 260 Нм при 3600 об/мин. На Legacy GT мощность 220 л.с. при 6400 об/мин, а крутящий момент 270 Нм при 4000 об/мин.
На Subaru Impreza WRX Wagon использовался такой же EJ20G, но с воздушным интеркулером и легкими клапанами. Версия Impreza WRX STI и WRX седан получили турбину Mitsubishi TD05H. На седане WRX мощность возросла до 240 л.с. при 6000 об/мин. На WRX STI давление наддува такое же — 0.8 бар, установлен другой интеркулер, отдача — 250 л.с. при 6000 об/мин на STI ver. I. На Impreza STI ver. II наддув увеличен до 0.87 бар, следовательно, мощность выше — 260 л.с. при 6500 об/мин. Версия мощностью 275 л.с. при 6500 об/мин имеет давление наддува 0.93 бар.
В 1996 году на замену EJ20G был выпущен новый турбомотор EJ20K с открытым блоком цилиндров, турбокомпрессором TD04, измененным впускным коллектором, увеличенным интеркулером, новыми поршнями (степень сжатия 8), катушками зажигания, форсунками 505 сс и новым блоком управления.
На Impreza WRX STI использовалась турбина IHI RHF5HB (давление 1.07 бар).
По аналогии с атмосферными движками, с 1998 году пошли моторы Phase II: EJ205 для Impreza WRX и Forester, а также EJ207 для Impreza WRX STI.

Двигатели EJ205 и EJ207 оснащены новыми ГБЦ, с переработанными впускными каналами, легкими поршнями, распредвалами 256/256 с подъемом 9.27/9.17 мм (8.25/8.61 мм в JDM версии), другим блоком управления. Турбина EJ205 на Impreza WRX производилась компанией Mitsubishi и называлась TD04 (давление 1.0 бар), на EJ205 для Форестера использовалась TF035, этого же производителя. Также мотор Forester отличается степенью сжатия в 8.5 единиц. На EJ205 для Импрезы WRX 2-го поколения прибавилась система AVCS на впускных распредвалах, степень сжатия возросла до 9, а во впускном коллекторе появились TGV заслонки (Tumble generator valves), для улучшения экологических показателей.
На EJ207 для STI GC установлены другие поршни (степень сжатия 8), распредвалы от EJ205, новый блок управления и турбина IHI VF28 надувающая 1.1 бара. На STI GD использовали IHI VF30 (VF35 на JDM WRX Type RA) надувающая до 1.1 бара. На WRX STi Spec C Type RA стояла IHI VF34. С 2003 года на STI начали ставить твинскрольную турбину VF37, а на Spec-C твинскрольную VF36. На EJ207 для WRX STI S203 и S204 использовалась твинскрольная VF42.
Кроме того, на JDM Legacy были и твин-турбо EJ20: EJ20H, EJ20R, EJ206 и EJ208.
Двигатель EJ20H имеет мощность 260 л.с. и отличается DOHC головками с двумя турбинами VF13 и VF14, надувающие 0.9 бар. Позже, с 1996 года, мотор был выпущен твинтурбовый EJ20R, мощностью 280 л.с., с турбинами IHI VF18 и VF19. С 1998 года, как и другие EJ20, двухтурбинные модели пережили рестайлинг и получили новую ГБЦ, а также турбины VF25 и VF27 на EJ206 twin turbo. Двигатель EJ208 использовал турбины VF33 и VF32, давление наддува 0.9 бар.
Вместе с 2-х литровым представителем серии ежей выпускались и другие вариации: EJ15, EJ16, EJ18, EJ22 и EJ25.

Выпуск легендарного турбированного EJ20 продолжается и сегодня, но его вытесняет более новый 2-х литровый FA20, в то время как атмосферники заменены на FB20.

Проблемы и недостатки двигателей Субару EJ20

Моторы данной серии не совершенны и имеют ряд некоторых проблем, ниже посмотрим, каких именно.
1. Стук EJ20. Очень часто встречается стук в 4-м цилиндре. Это самый горячий цилиндр, охлаждается хуже всего и именно там начинает стучать поршень, сперва на холодную, потом всегда. Решается эта проблема капремонтом мотора.
2. Течи масла. Чаще всего текут сальники распредвалов и прокладки клапанных крышек (чаще всего).
3. Жор масла. Обычное дело для турбо EJ20, причина это залегание поршневых колец. Вовремя меняйте масло (каждые 7500 км) и не экономьте на нем.

Чтобы предельно увеличить ресурс и на атмо и на турбо EJ20, вам нужно лить исключительно оригинальное моторное масло каждые 7500 км, использовать только качественный 95-98 бензин, спокойно ездить за хлебом и тогда проблем скорей всего не будет. Естественно WRX и STI покупаются для других целей, следовательно, их моторы могут просить капремонта еще до отметки в 100 тыс. км. Ресурс двигателя EJ20 в атмосферном исполнении зачастую значительно выше и может доходить до 250 тыс. км и более.

Тюнинг двигателя Subaru EJ20

Чип-тюнинг

Для начала нужно сразу отбросить тюнинг атмосферных EJ20, не стоит тратить время на бесполезное занятие, лучше купите EJ205 или EJ207 и сделайте свап.
Для тюнинга турбированного EJ205 вам нужно купить алюминиевый 2-х рядный радиатор (вроде Mishimoto), фронтальный интеркулер, впуск от STI, турбину VF30, блоу-офф, маслонасос от WRX STI, свечи, форсунки STI, насос Walbro 255, вкладыши ACL, буст-контроллер, полную выхлопную систему на 76 мм трубе. После настройки блока управления вы получите около 300 л.с.
Также можно немного увеличить рабочий объем до 2.12 литра путем установки коленвала с ходом поршня 79 мм, H-образные шатуны, поршни Mahle, шпильки ARP.
Тюнинг двигателя EJ207 начинается с покупки фронтального интеркулера, турбины TD05-18G с блоу-оффом HKS, форсунок 800 сс, также нужен усиленный ремень ГРМ, холодный впуск, маслонасос 12 мм, маслокулер, равнодлинный выпускной коллектор, 76 мм выхлоп и настройка блока управления. На этом вы сможете получить более 350+ л.с. Также на EJ207 можно сделать 2.2 литра рабочего объема (2.123), как написано выше.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post EJ20 first appeared on MOTORSWIKI.

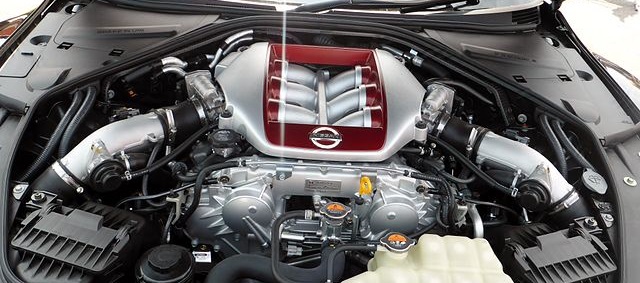

Характеристики двигателя Ниссан ГТР

Неисправности и ремонт двигателя Nissan GTR VR38DETT

В 2007 году, после небольшого перерыва, был возрожден всем известный Ниссан ГТР и в качестве двигателя в нем, вместо прошлой рядной шестерки RB26DETT, использовался новый 3.8 литровый VR38DETT. Этот мотор базировался на удачном VQ37VHR, однако блок цилиндров был полностью переработан: это по-прежнему алюминиевый V6 с развалом 60°, но вместо гильз используется плазменное нанесение слоя низкоуглеродистой стали (толщина 0.15 мм). Высота блока цилиндров на ГТР 244 мм, в него установлен коленвал с ходом поршня 88.4 мм, шатуны длинной 165 мм, поршни с компрессионной высотой 34.3 мм, под степень сжатия 9. Все это дало возможность получить 3.8 литра рабочего объема.
Сверху две алюминиевые ГБЦ с 4-мя клапанами на цилиндр и с системой непрерывного изменения фаз газораспределения на впускных распредвалах CVTCS. Характеристики стандартных распредвалов на VR38DETT: фаза 238/248, подъем 9.56/9.88 мм. Диаметр впускных клапанов 37 мм, выпускных 32.2 мм, диаметр стержня 6 мм.
Впускные распредвалы приводятся в движение с помощью цепи ГРМ, которые в свою очередь, с помощью двух маленьких цепей, приводят в движение выпускные. Служит цепь ГРМ достаточно надежно, но после 100 тыс. км желательно проверять ее состояние.
Двигатель VR38DETT оснащается двумя турбокомпрессорами IHI RHF55, Давление наддува в стоке равно 0.75 бар.
Этого достаточно чтобы получить мощность 485 л.с. при 6400 об/мин и крутящий момент 588 Нм при 3200-5200 об/мин.

С середины ноября 2010 года стали производить Nissan GTR двигатель которого значительно прибавил в мощности и достиг цифры в 530 л.с. при 6400 об/мин, а крутящий момент составил 612 Нм при 3200-6000 об/мин. Главным образом этого достигли за счет увеличенного давления наддува (0.9 бар), чуть более свободному впуску и выхлопной системе увеличенного диаметра.

Через год, в конце ноября 2011 года заменили форсунки на более производительные, поддон картера, перепускной клапан, переработали также и впускной коллектор, прошивку блока управления, тем самым довели мощность до 545 л.с. при 6400 об/мин, а крутящий момент до 632 Нм при 3200-5800 об/мин.
Через 2 года стали производить модель Nissan GTR Nismo, двигатель которой смог развить 600 л.с. при 6800 об/мин, а крутящий момент достиг 652 Нм при 3600-5600 об/мин. На этот VR38 стали устанавливать турбины IHI от GTR Nismo GT3, новый топливный насос, доработанную систему зажигания.

В 2016 году был показан ГТР с очередным рестайлингом в ходе которого некоторым модификациям подвергся и мотор: увеличили давление наддува, модифицировали систему зажигания, установили новую титановую выхлопную систему. Все это дало возможность снять 565 л.с. при 6800 и крутящий момент 633 Нм при 3300-5800 об/мин.

Вместе c VR38DETT производится и версия с меньшим рабочим объемом и непосредственным впрыском топлива — VR30DDTT.

Проблемы и недостатки двигателей Ниссан ГТР

Моторы VR38DETT в стоке очень надежные и беспроблемные, эти двигатели могут проехать 150-200+ тыс. км. Экземпляров с действительно большим пробегом, возможно, не существует (ибо это не ежедневный авто), поэтому сложно узнать его предельный ресурс.

Тюнинг двигателя Nissan GTR (VR38DETT)

Stage 1-2

Двигатель ГТР имеет неплохой задел по увеличению мощности на стандартных турбинах. Первый вариант это так называемый Stage 1 — прошивка блока управления. Вам нужно купить Cobb AccessPORT и на прошивке Stage 1, на 98-м бензине, вы получите около 570-580 л.с., на дорестайлинге (GTR до конца 2010 г.в.) мощность будет ниже примерно на 25-30 л.с. Это же с выхлопом без катализаторов даст около 600 л.с. на рестайлинге. Купив 90 мм выхлопную систему от турбин, 3-х дюймовый впуск, фильтры пониженного сопротивления, форсунки 1000 сс, два Walbro 255 lph и на Stage 2 вы получите около 650 л.с. на 98-м бензине, на спортивном топливе около 700-720 л.с. Это предел для стоковых турбин и общепризнанный предел при котором автомобиль остается надежным и городским. Кроме того, при большей мощности нужно дорабатывать коробку, поэтому Nissan GTR Stage 2 это наиболее оптимальный вариант.
Помимо Cobb, на такой конфигурации можно настроиться на Ecutek, это отличный и достаточно популярный вариант.
Для получения надежных 800 л.с. можно использовать удачный турбо кит HKS GT800 (или любой другой), интеркулеры, а также кованые поршни, шатуны, распредвалы и т.д.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post VR38DETT first appeared on MOTORSWIKI.

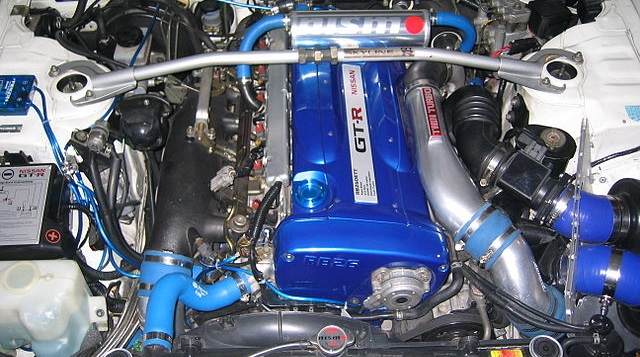

Характеристики двигателя Ниссан RB26DETT

Неисправности и ремонт двигателя RB26DETT

Легендарнейший японский двигатель RB26DETT, извечный конкурент 2JZ-GTE, был выпущен в 1989 году, специально для нового, на то время, автомобиля Nissan Skyline GT-R R32, основной целью которого была победа в JTC (Group A). Мотор RB26DETT немного напоминает младшего RB25DET, но от него отличается блоком цилиндров без масляного канала, коленвалом с ходом поршня 73.7 мм, своими шатунами (использовались на RB25DET NEO), новыми поршнями (ниже на 1 мм), степенью сжатия 8.5. Блок накрыт алюминиевой ГБЦ с 24-я клапанами, системы изменения фаз газораспределения на RB26DETT нет, распредвалы используются следующие: фаза 240/236, подъем 8.58/8.28 мм. Гидрокомпенсаторов на этом двигателе нет, вместо них жесткие толкатели. Диаметр впускных клапанов 34.5 мм, выпускных 30 мм. На впуске установлены 6 дроссельных заслонок, диаметром 45 мм. Турбонаддув реализован с помощью двух турбокомпрессоров Garrett M24 с керамической крыльчаткой, работающих на давлении 0.7 бар. Форсунки использованы производительностью 444 сс.
Все эти изменения позволили снять 280 л.с. при 6800 об/мин, крутящий момент 353 Нм при 4400 об/мин. Такие моторы на GTR R32 и GTR R33, обычно их называют RB26DETT Black top.

На автомобиле Nissan Skyline GT-R R34 использовались шарикоподшипниковые турбокомпрессоры Garrett M24. Эти двигатели называют RB26DETT Red top.
Привод ГРМ на RB26 ременной, замена ремня ГРМ требуется каждые 80-100 тыс. км.

Двигатель RB26DETT сняли с производства в 2002 года, его преемник вышел в 2007 году на автомобиле Nissan GTR R35 и назывался VR38DETT.

Также производилась спортивная версия RB26DETT N1, с улучшенным блоком цилиндров (доработана система охлаждения) с маркировкой 24U. Такие движки отличались усиленными шатунами, поршнями, турбокомпрессорами Garrett M24 со стальной крыльчаткой, турбо коллектором. Здесь была решена проблема с масляным насосом, использована новая помпа. Использовался этот мотор на автомобилях Skyline GTR R34 Nur spec и называют его RB26DETT Gold top.

В 2002 году двигатель RB26DETT N1 был заменен на другой чисто спортивный двигатель VQ30DETT.

Проблемы и недостатки двигателей Ниссан RB26

Как и RB20/RB25, самый мощный представитель серии достаточно надежен и долговечен. На первых RB26DETT, от Nissan Skyline GT-R R32, используется масляный насос производительность которого недостаточна и на высоких оборотах начинается масляное голодание. Оптимальный маслонасос применен на RB26DETT N1. Также как на других RB, на 26-том периодически выходят из строя катушки зажигания, после чего мотор начинает троить.

Регулярное обслуживание, использование только качественного масла и бензина, отсутствие тюнинга, ведет к долгой и беспроблемной эксплуатации, в таком случае ресурс может быть немалым. Разумеется, RB26 покупают для тюнинга и быстрой езды, поэтому вопрос ресурс здесь не стоит.

Тюнинг двигателя Nissan RB26DETT

RB26DETT Буст ап

Для увеличения мощности RB26 на сток турбинах вам нужно купить масляный насос Tomei, масляный кулер, 3-х слойный радиатор, впуск Apexi power intake (или другой), свечи NGK 9, помпу N1, топливный регулятор, насос Bosch 044, топливную рейку, форсунки 550 сс, буст контроллер, выхлопную систему на 76 мм трубе, Apexi Power FC. После настройки, на 1 баре наддува вы получите около 330 л.с. на колесах, этого достаточно, чтобы ехать средние 12 секунд на квотере.
Сток турбины плохо держат давление выше 0.9 бар, поэтому стоит их заменить на турбокомпрессоры от GTR N1 R34, а также добавить к конфигурации большой интеркулер и металлическую прокладку ГБЦ. После этого можно надуть 1.1-1.2 бара и получить около 400 л.с. на колесах.

Снять 450 л.с. с колес на 1 баре наддува можно купив вкладыши ACL, турбины HKS GT2530, распредвалы 264/264, разрезные шестерни, мафы Z32, катушки Splitfire, свечи NGK 10, форсунки 750 сс, тюнинговый блоуофф, ремень ГРМ HKS, выхлопную систему 90 мм. Увеличив давление, можно получить 500-550-600 л.с. с колес.
Cток поршневая надежно держит 600-650 л.с. (временами и 750-900 л.с.), после чего нужно купить кованые поршни, шатуны, шкив ATI, увеличенный масляный поддон, шпильки ARP, делать портинг ГБЦ, покупать большие клапаны, с пружинами, направляющими, менять впускной коллектор, покупать турбины HKS 3037, распредвалы 282/282, разрезные шестерни, большие форсунки, два Bosch 044 и т.д. По пути можно купить строкер кит 2.8 литра, задуть туда 2 бара на спорт топливе и получить 800+ л.с. на колесах.
Используя блок цилиндров от 3-х литрового RB30E и ГБЦ от RB26DETT можно построить турбированный RB26/30 (RB30DETT). Но такие моторы более низовые. Для достижения высоких результатов достаточно либо кованых поршней 87 мм, либо строкер кита на 2.8 литра.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post RB26DETT first appeared on MOTORSWIKI.

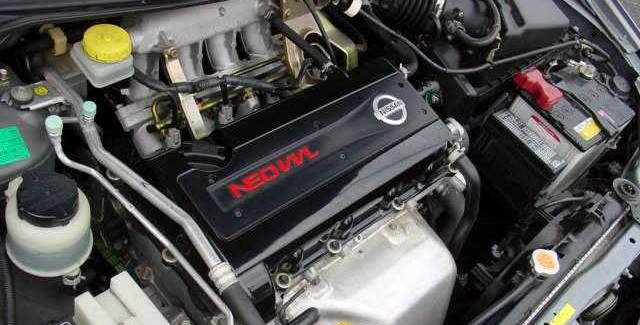

Характеристики двигателя Ниссан SR20DE/DET

Неисправности и ремонт двигателя SR20DE/SR20DET

Один из самых известных и легендарных двигателей Ниссан был выпущен в свет в 1989 году, на автомобиле Nissan Bluebird. Данный мотор заменил собой устаревший чугунный CA20. В новом, на то время, SR20DE был использован алюминиевый блок цилиндров с чугунными сухими гильзами. Высота блока 211.25 мм. Геометрия мотора квадратная 86х86 мм, длина шатунов 136 мм, высота поршней 32 мм.
Головка блока цилиндров двухвальная с 4 клапанами на цилиндр, система впрыска многоточечная. Параллельно с таким мотором выпускался и менее известный SR20Di, отличавшийся от SR20DE, одноточечным впрыском, соотвествующей ГБЦ, с переработанными каналами. Моновпрысковые версии имели мощность всего лишь 115 л.с. при 6000 об/мин, в то время как первая модификация SR20DE могла похвастать 140 л.с. при 6400 об/мин.
Самый же популярный SR мотор именно SR20DE, поэтому далее речь пойдет именно о нем.

Первая версия имела красную клапанную крышку и поэтому именуется как SR20DE Red top High port. Отличается эта модель впускными каналами, выхлопной системой (диаметр трубы 45 мм) и распредвалами 248/240, подъем 10.0/9.2 мм, что позволяет раскручивать Редтоп до 7500 об/мин.
Только в 1994 выпускался SR20DE Black top Low port с улучшенными экологическими показателями, переработанными впускными каналами ГБЦ, с распредвалами 240/240, подъем 9.2/9.2 мм, диаметр выхлопа 38 мм.
Далее, с 1995 впускной распредвал заменили на новый, с фазой 232 и подъемом 8.66 мм, что снизило максимальные обороты до 7100.
С 2000 пошли версии SR20DE roller rocker, с роликовыми рокерами и с распредвалами 232/240, подъем 10.0/9.2 мм. А также, были использованы другие пружины и клапаны (короче на 3 мм), легкие измененные поршни, облегченный коленвал, короткий впускной коллектор. Выпускались эти модификации до 2002 года, после чего SR20DE был снят с производства.

Помимо атмосферного варианта, в 1989 году, на базе SR20DE был создан SR20DET с трубонаддувом.
Первая генерация SR20DET Red top, отличалась красной клапанной крышкой и выпускалась с 1989 по 1994 год. Этот мотор оснащался турбокомпрессором Garrett T25G, работающим на давлении 0.5 бар. Как и полагается турбомотору, степень сжатия была снижена до 8.5. На этом движке применены усиленные шатуны, форсунки 370 cc/min, распредвалы 240/240, подъем 9.2/9.2 мм, дроссельная заслонка 60 мм. Мощность SR20DET Red top составляет 205 л.с. при 6000 об/мин, крутящий момент 274 Нм при 4000 об/мин.
Встречается этот двигатель на следующих автомобилях: Nissan Bluebird и 180SX (Silvia S13).
Существует еще более мощная версия SR20DET Red top, выпускавшаяся с 1990 по 1994 года. Степень сжатия на этом движке снижена до 8.3, турбина заменена на Garrett T28 (TB2804), давление наддува увеличилось до 0.72 бар. Также для этого мотора использовались распредвалы 248/248, подъем 10.0/10.0 мм, форсунки 440 cc/min, усиленные болты ГБЦ, маслофорсунки, усиленные шатуны и коленвал, 4-х дроссельный впуск. Все это дало возможность снять 230 л.с. при 6400 об/мин, 280 Нм при 4800 об/мин.
Встретить такой мотор можно только на автомобиле Nissan Pulsar GTi-R, который был разработан для участия в WRC.

Вторая генерация SR20DET Black top вышла в 1994 году и производилась до 2002 года в различных вариациях. На автомобилях S13 180SX, Bluebird, двигатель SR20DET Black top отличался от Red top следующими вещами: черная клапанная крышка, лямбда-зонд, прошивка мозга, измененные каналы, поршни изготовлены из другого материала.
Для моделей S14 Silvia выпускалась версия SR20DET Black top с системой изменения фаз газораспределения на впускном распредвалу VTC. Турбина на этом двигателе Garrett T28, давление наддува 0.5 бар, степень сжатия 8.5. впускной коллектор был изменен, дроссельная заслонка 50 мм. Мощность возросла до 220 л.с. при 6000 об/мин, крутящий момент 275 Нм при 4800 об/мин.

Наиболее совершенная версия SR20DET Black top ставилась на S15 Silvia и отличалась турбиной Garrett T28BB (еще известная как Garrett GT28R или GT2560R), большим интеркулером,  Давление наддува такой модели мотора — 0.8 бар, производительность форсунок — 480 cc/min. Мощность этой версии равна 250 л.с. при 6400 об/мин, крутящий момент 300 Нм при 4800 об/мин.

Менее распространена версия с серой крышкой SR20DET Silver top. Встречается такой двигатель на Nissan Avenir и бывает в версии мощностью 205 л.с., с турбиной Garrett T25G и мощностью 230 л.с. Последний использует турбину Garrett T25BB, а давление наддува увеличено до 0.62 бар.
Выпуск SR20DET был прекращен в 2002 году.

Помимо всего вышеописанного, на базе SR20 производились и спортивные атмосферные двигатели под названием SR20VE.
Первая модификация вышла в 1997 году и развивала 190 л.с. при 7000 об/мин, крутящий момент 196 Нм при 6000 об/мин. От обычных SR20DE, версия VE отличалась увеличенной до 11 степенью сжатия, наличием системы изменения фаз газораспределения и высоты подъема клапанов на обоих распредвалах NEO VVL. Характеристики распредвалов: впуск 220-264, подъем 8.4-10.7 мм, выпуск 244-268, подъем 6.6-10.34 мм.
Двигатель ставился на Nissan Bluebird, Primera и Wingroad.
Вторая генерация SR20VE производилась для японской Nissan Primera и была еще злее. Этот мотор использовал измененный впускной коллектор (длинный), увеличенную дроссельную заслонку (70 мм), модифицированные впускные клапаны и пружины, другой выпускной коллектор, чуть измененные поршни, распредвалы на впуске 228-278, подъем 10.11-12 мм, на выпуске 244-280, подъем 8.3-11.15 мм. Мощность данного SR20VE (20V) достигала 205 л.с. при 7200 об/мин, крутящий момент 206 Нм при 5200 об/мин.
Завершили производство SR20VE в 2003 году.

Самая мощная вариация предназначалась не для Primera и Silvia, а для кроссовера Nissan X-Trail GT. Этот мотор представлял турбо версию SR20VE и назывался, как легко догадаться, SR20VET. Выпускался он с 2001 по 2007 год.
На таком двигателе использованы впускные распредвалы 212-248, подъем 8.0-11.0 мм, выпускные 244, подъем 11.3 мм. Степень сжатия на SR20VET снижена до 9, турбокомпрессор использован Garrett T28, максимальное давление наддува 0.6 бар, это дало возможность получить 280 л.с. при 6400 об/мин и крутящий момент 315 Нм при 3200 об/мин.

Регулировать клапаны на SR20 не нужно, эти моторы оснащены гидрокомпенсаторами, кроме версий SR20VE, где их нет и по необходимости нужна регулировка. Привод ГРМ на SR20 цепной, ресурс цепи ГРМ 200-250 тыс. км и более.

На базе SR20DE производился 1.8 литровый SR18DE/Di, а на базе SR20VE выпускалась спортивная модификация SR16VE.

За 2 года до окончания производства SR20DE, компания Nissan представила двигатель нового поколения, призванный заменить известный 2-х литровый SR, им стал QR20DE. В отличие от SR, в серию QR не входили турбо версии или высокофорсированные атмосферники.

Проблемы и недостатки двигателей Ниссан SR20DE

Моторы серии SR очень надежны и долговечны, каких либо глобальных проблем и недостатков у них нет. Из менее значимых проблем можно обозначить плавающий холостой ход, вызванный умершим регулятором холостого хода (РХХ) или некачественным топливом. Периодически выходит из строя ДМРВ, ресурс цепи ГРМ очень высок, более 250 тыс. км. Сам ресурс двигателя очень высок, лейте качественное масло в SR20DE и регулярно обслуживайте, это позволит проехать 400 тыс. км и больше.

Тюнинг двигателя Nissan SR20DE

Атмосферный

Перед началом тюнинга атмосферного SR20DE стоит определиться с ГБЦ, брать low port или high port. Если делать портинг головки вы не планируете, тогда лучше брать за основу ГБЦ от SR20DE low port, с улучшенной продувкой, в том случае, когда портинг будет выполняться, тогда ГБЦ SR20DE high port будет предпочтительней, за счет большего потенциала.
За счет чего будем увеличивать мощность SR20DE? Начнем с самого дешевого варианта. Для стандартного SR20DE нужно купить распредвалы JWT S3, холодный впуск, прямоточный выхлоп с коллектором 4-1 и JWT мозг. Это даст некоторую прибавку, не слишком значительную.
Для получения приличной мощности логично будет увеличить степень сжатия. Для этого отлично подойдут легкие поршни от SR20VE, которые увеличат СЖ до 11.7. Выпускной коллектор лучше купить от SR20VE 20V, диаметр выхлопа 63 мм, распредвалы JWT S3 с пружинами, желательно заменить шатуны на легкие H-образные, форсунки купить от SR20VE и добавить легкий маховик. В качестве мозга можно использовать JWT. На таком моторе можно получить около 200 л.с.

Похожее можно сделать, используя блок цилиндров от SR20VE и ГБЦ от SR16VE N1 со всем навесным. Это увеличит степень сжатия до 12.5. Добавьте к этому легкий маховик, прямоточный выхлоп и коллектор 4-1, это позволит снять более 210 л.с. Существуют и более агрессивные распредвалы, можно дальше зажимать мотор, дорабатывать низ, ставить дросселя, переводить на метанол и ездить на корче.

SR20DE Турбо

Турбировать атмосферный SR20DE не самая рациональная идея, вам нужно врезать маслофорсунки, заменить поршни, купить топливный насос, регулятор и форсунки, турбокомпрессор, турбоколлектор, интеркулер, маслоподачу и маслослив, блок управления JWT и другое. В итоге получите почти такой же SR20DET. Не стоит изобретать велосипед, куда проще быстрее и дешевле купить контрактный SR20DET и раздувать уже его.

SR20DET Буст ап

Самым простым и безопасным для мотора способом увеличить мощность является буст ап. Для этого вам нужно купить фронтальный интеркулер, буст контроллер, даунпайп и выхлопную систему на 76 мм трубе, топливные форсунки 550 cc/min, топливный регулятор, насос Walbro 280 lph, блоуофф, маф RB25 или 300ZX, блок управления Apexi. На двигателе SR20DET Red top и Black top без VTC, простой буст ап позволяет поднять давление наддува до 1 бара и получить мощность около 300 л.с. Моторы SR20DET Black top от S14/S15 Silvia, оснащенные VTC, позволяют на буст апе получить до 320 л.с.
Большую мощность можно получить, купив турбину на Garrett GT2871R, к ней нужно поставить распредвалы JWT S3, ARP шпильки, металлическую прокладку ГБЦ, форсунки побольше (850 cc/min). С такой турбой можно дуть до 400 л.с. в сток поршни (оптимально 350 л.с., для спокойствия). Дальше лучше не рисковать и купить кованые поршни с Н-образными шатунами и дуть по максимуму, до 430-450 л.с. Если окажется мало, тогда покупаете турбину Garrett GTX3076R, распредвалы с фазой 272/272, форсунки 1000 cc/min, дорабатываете ГБЦ (портинг, большие клапаны) и надуваете до 500 л.с.
Также для SR20DET можно купить строкер кит на 2.1, 2.2, 2.3 литра и больше, на него поставить большую турбину и дуть, пока не развалится. В любом случае, эти конфигурации уже слишком далеки от того, что можно использовать в городских условиях.
Для SR20DET оптимально использовать обычный буст ап до 300 л.с. или конфиг на Garrett GT2871R, мощностью 350-400 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post SR20DE first appeared on MOTORSWIKI.

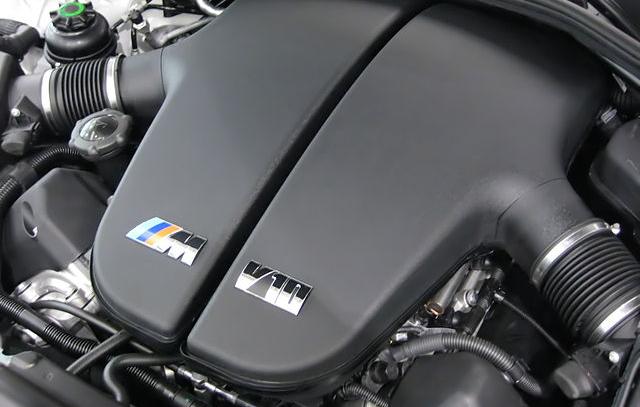

Характеристики двигателя S85B50

Надежность, проблемы и ремонт двигателя БМВ М5 Е60 S85

По сложившейся традиции, каждая новая М5 становится все больше и больше, это касается и М5 Е60, которая стала весить неприлично много. Следовательно, 400 л.с. прежнего S62 не хватило бы для успешной конкуренции с быстрыми Audi RS6 и Mercedes-Benz E55/E63 AMG. В отличие от всех прежних моторов, которые разрабатывались на базе гражданских движков, S85B50 был спроектирован с нуля и при конструировании использовались наработки от спортивного P84/5, использовавшийся на болиде F1 Williams FW27.
Двигатель BMW S85 получил легкий алюминиевый блок цилиндров с 10 цилиндрами, расположенными с 17 мм смещением и углом развала 90°, без гильз. Присутствуют также маслофорсунки для охлаждения поршней и алюминиевый поддон картера. По конструкции блок аналогичен N52. Коленвал усиленный кованый, шатуны легкие кованые, длинной 140.7 мм, поршни из алюминиевого сплава, под степень сжатия 12 и с компрессионной высотой 27.4 мм.
Головки блока цилиндров S85 алюминиевые, с 4 клапанами на цилиндр, с гидрокомпенсаторами, и с системой изменения фаз газораспределения на впускных и выпускных валах Double-VANOS (близкая к таковой на S62). Корректировка впускного распредвала 60°, выпускного 37°. Распредвалы на М5 Е60: фаза 268/260, подъем 11.7/11.5 мм. Диаметр впускных клапанов 35 мм, выпускных 30.5 мм, толщина стержня 5 мм. На впуске установлено 10 дроссельных заслонок в 2 ряда по 5 штук, на каждый цилиндр своя и оптимизированный под них ресивер. Производительность форсунок — 192 cc. Выпускные коллекторы 5-1, равнодлинные, по одному катализатору на каждый. Управляет двигателем М5 Е60 мозг DME MS S65.
Все это позволяет получить 507 л.с. при 7750 об/мин с 5 литров рабочего объема и раскручиваться двигателю до предельных 8250 об/мин.
Двигатель BMW S85 устанавливался на М5 Е60/E61 и на M6 E63/E64.
Для младшей модели М3 в кузове Е92, двигатель S85 был упрощен и получил имя S65B40.
Заменили S85B50 в 2010 году, вместе с остановкой производства М5 Е60 и на BMW M5 F10 стоял новый турбированный V8 S63.

Проблемы и недостатки двигателей BMW S85

Мотор М5 Е60 имеет проблему с преждевременным износом шатунных вкладышей (на всех версиях S85B50), которые требуют замены каждые 80 тыс. км. Такие работы лучше проводить заранее, чтобы не получить глобальных неприятностей с мотором. Ваносы также требуют периодического ремонта, хоть и не столь частого. В остальном мотор нормальный, если за ним ухаживали, не перегревали, качественно и вовремя обслуживали. Чаще всего все происходит не так, поэтому перед покупкой М5 Е60 или М6 Е63 диагностика обязательна.

Тюнинг двигателя БМВ М5 Е60

S85 Атмо. Строкер

Мотор S85 уже с завода имеет высокую мощность относительно своего рабочего объема и довольно сильно отжат, но некоторый запас еще остался. Наиболее простым и часто используемым способом поднять отдачу М5 Е60 является покупка спортивного выхлопа без катализаторов (вроде Supersprint), впуск Gruppe M, шкив и соответствующая настройка мозгов. Это даст около 50 л.с. Если к данному набору добавить распредвалы 294/282, дросселя Dinan и настроиться, то М5 Е60 покажет 580+ л.с. Весь этот набор позволит ехать 1/4 мили за 12 сек. Также существуют строкер киты, увеличивающие рабочий объем с 5 литров до 5.8, путем установки длинноходного коленвала 82 мм и поршней 94 мм, либо стандартные 92 мм (объем будет 5.6 л). М5 Е60 с объмом 5.8 л и со всем вышеописанным набором, покажет 620-630 л.с.

S85 Компрессор

Более дешевой альтернативой атмосферному тюнингу М5, есть покупка компрессор кита. Наиболее распространенный и проверенный вариант это ESS. Кит ESS S85 VT2, на базе Vortech V3Si, надует в стоковый мотор 0.5 бар и позволит снять 650 л.с. Достаточно надежный способ получить неплохую мощность. Не забудьте докупить шатунные вкладыши ESS. Все более мощные киты требуют серьезных денежных вливаний и подразумевают потерю надежности.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post BMW S85 first appeared on MOTORSWIKI.

Характеристики двигателя S38

Надежность, проблемы и ремонт двигателя BMW S38

Специально для вышедшего в 1988 году BMW M5 E34 был спроектирован новый спортивный мотор под названием S38B36. Основой для этого двигателя послужил атмосферник M88/3 (S38B35), с родственным по серии M30B34, S38 имеет меньше общего (хотя обладая определенной степенью фанатизма, M30B34 можно переделать в S38). В блок цилиндров М88/3 был установлен облегченный кованый коленвал с ходом поршня 86 мм (был 84 мм) и 12-ю противовесами. Диаметр цилиндров остался неизменным (93.4 мм), поршни были модифицированы, их компрессионная высота — 31.5 мм, а степень сжатия — 10, длина шатунов — 144 мм.

Головка блока цилиндров BMW S38 двухвальная 24-х клапанная с механическими толкателями. Регулировка клапанов проводится по мере необходимости, зазоры на холодную 0.28/0.33 мм. Параметры распредвалов S38B36: фаза 264/110, подъем 10.7 мм. Впускные клапаны имеют размер 37 мм, выпускные 32 мм. На впуске установлен коллектор с переменной геометрией и, конечно же, 6 дросселей, по одному на каждый цилиндр, диаметр каждой дроссельной заслонки — 46 мм. Форсунки имеют производительность — 270 cc. Блок управления — Bosch Motronic M1.2. На выпуске применен равнодлинный коллектор. В приводе ГРМ использована двухрядная цепь, достаточно надежная.
Данные нововведения позволили снять мощность в 316 л.с. при 6900 об/мин.

С 1992 года мотор S38B36 был модернизирован: был применен коленвал с ходом поршня 90 мм и с 12-ю противовесами, шатуны длинной 142.5 мм, диаметр цилиндров увеличен до 94.6 мм, новые легкие поршни с компрессионной высотой 30.7 мм, степень сжатия возросла до 10.5, а рабочий объем достиг 3.8 л.
Модификациям подверглась и головка блока цилиндров S38: увеличились в диаметре впускные клапаны до 38.5 мм, выпускные до 32.5 мм, были доработаны впускные и выпускные каналы. Распредвалы на S38B38 — 264/108, подъем 10.7 мм. Впускной коллектор был переработан, дроссельные заслонки увеличились в диаметре до 50 мм. Выпуск также новый, блок управления — Bosch Motronic DME 3.3.
Все это позволило улучшить поведение автомобиля на низких и средних оборотах и увеличить мощность до 340 л.с. при 6900 об/мин.
Производство спортивных рядных шестерок S38 было остановлено в 1996 году, вместе с прекращением выпуска седана М5 Е34, а наследник вышел в 1998 году, под капотом М5 Е39, назывался он S62B50 и имел конфигурацию V8.

Проблемы и недостатки двигателей BMW S38

Основные болезни двигателя такие же (перегрев и трещины в блоке), как у обычного М30 (узнать о них можно здесь). Возможны течи заднего сальника коленвала, а также свист на холостых (при прогреве), из-за компрессора нагнетателя воздуха системы нейтрализации отработанных газов. К этому стоит добавить зачастую более правильное обслуживание и своевременный уход за автомобилями BMW M5 E34, по сравнению с гражданскими модификациями, в то же время условия их эксплуатации предельно жесткие. Как следствие, несмотря на высокий ресурс, практически все моторы BMW S38 мертвые и купив М5 Е34 с таким двигателем, вы покупаете хороший пылесос для высасывания денег из вашего кармана. Если же М5 Е34 владел фанат, тогда хороший, но недешевый выбор.

Тюнинг двигателя БМВ М5 Е34

S38 Атмо. Строкер

Наиболее простой вариант увеличить мощность двигателя БМВ М5 Е34 без наддува, это купить распредвалы Schrick 280/280 с пружинами, форсунки 440 сс, холодный впуск, полный спортивный выхлоп вместе с коллектором 6-2-1 и после этого настроить мозг под новое железо. Такие преобразования повысят отдачу до 380 л.с. на S38B38 и до 350 л.с. на S38B36. Это наиболее городская конфигурация. Установив впуск от 3.8 на S38B36, а также распредвалы 296/280, вместе с портингом ГБЦ и увеличенными впускными клапанами до 39 мм, вы получите около 390 л.с. Портинг ГБЦ, увеличенные на 1 мм впускные клапаны, а также распредвалы 296/280 на S38B38 повышают мощность до ~420 л.с.
Очередным шагом на пути увеличения мощности может стать замена стандартной поршневой на легкую кованую (95 мм) под степень сжатия 12, покупка легких шатунов Carrillo, установка распредвалов 304/296 и мозга Haltech E11 (или другой). На выходе получите до 450 л.с. на S38B38 и до 420 л.с. на S38B36.
Помимо валов, раскачать БМВ М5 Е34 можно установкой строкер кит: коленвал с ходом 98 мм, Н-образные шатуны, кованые поршни диаметром 95 мм под нужную степень сжатия.

S38 Турбо. Компрессор

Вместо вышеописанного, на стандартный двигатель БМВ М5 Е34 можно установить турбину или компрессор и получить такие же 450 л.с. Для этого вам понадобится классический набор: ARP шпильки, Cometic прокладка ГБЦ, ресивер, Garrett GT42 с коллектором, пайпы, интеркулер, вестгейт, блоуофф, форсунки 630 сс, 044 Bosch, 85 мм выхлоп, мозг Megasquirt. Надуваете 0.5 бар и получаете под 500 л.с. на S38B38 и около 450-470 на S38B36. Дополнительно купив кованые поршни под степень сжатия 8.5 и Н-образные шатуны, доработав топливную систему, можно надуть до 600 л.с. и больше. Похожее можно сделать используя компрессор, готовые киты обеспечат около 450 л.с. на стандартных поршнях.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post BMW S38 first appeared on MOTORSWIKI.
