Характеристики

Надежность, проблемы и ремонт двигателя

Первое с чем стоит разобраться – это аббревиатура «D4D» (и да, там нет дефиса, там значок стрелки или струи форсунки): D4 — прямой впрыск от Toyota, а вторая D — Diesel.

В 1999 года компания Toyota представила свой первый турбодизель с топливной системой Common Rail – 1CD-FTV. Мотор имеет 16-ти клапанную алюминиевую DOHC головки блока без гидрокомпенсаторов, регулировка тепловых зазоров выполняется подбором шайб разной толщины.

В движение механизм газораспределения приводит ремень, ресурс которого по заводу изготовителю составляет 150 000 км. Блок цилиндров выполнен из чугуна, без гильз.

1CD-FTV получил систему подачи топлива на пьезоэлектрических форсунках, с ТНВД рассчитанном на давление 1350 бар, основу топливной системы составляют компоненты от Denso.

Модификации

Нужно понимать, что как таковых модификаций у мотора 1CD-FTV не существует, однако его характеристики и некоторые компоненты отличаются в зависимости от года выпуска. Условно существует следующее деление:

1. С 1999 по 2003 применялся ТНВД Denso HP2 рассчитанный на давление 1350 бар и четырехконтактные форсунки (при ремонте ничего прописывать не нужно).
2. С 2003 по 2009 применялся ТНВД Denso HP3 рассчитанный на давление 1800 бар и двухконтактные форсунки, на которые нанесены QR-коды с корректировочными данными (величинами поправки), прописываемыми при ремонте.

Ещё одно отличие, это наличие балансирных валов на модификации мотора 1CD-FTV для Toyota Previa.

Проблемы и недостатки

Основным недостатком мотора 1CD-FTV является плохая ремонтопригодность ввиду того, что отсутствуют ремонтные размеры блока цилиндров и ремкомплекты форсунок Denso, которые появились только после 2012 года. Кроме этого, балансирные валы могут быть причиной сильной вибрации мотора.

Регулировку зазоров клапанов нужно проводить каждые 100 тыс. км. Замену ремня ГРМ – каждые 100 — 150 тыс. км. Регламента по замене свечей накала нет, но в среднем они ходят 60 — 100 тыс. км. Форсунки способны ходить не менее 200 тыс. км. Срок службы турбины и ТНВД очень большой и может превышать 300 тыс. км. Стоит отметить, что мотор 1CD-FTV крайне надёжен и при грамотном обслуживании не требует ремонта вплоть до 200 тыс. км.

Тюнинг двигателя

Чип тюнингом (TunningBox) можно получить порядка 140 л.с. и 300 Н·м. На ресурс фактически не влияет. Но в общем плане тюнинг 1CD-FTV нецелесообразен.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

Автор материала: Беляев Александр

The post 1CD-FTV first appeared on MOTORSWIKI.

Характеристики двигателя 1VD

Надежность, проблемы и ремонт двигателя 1VD-FTV

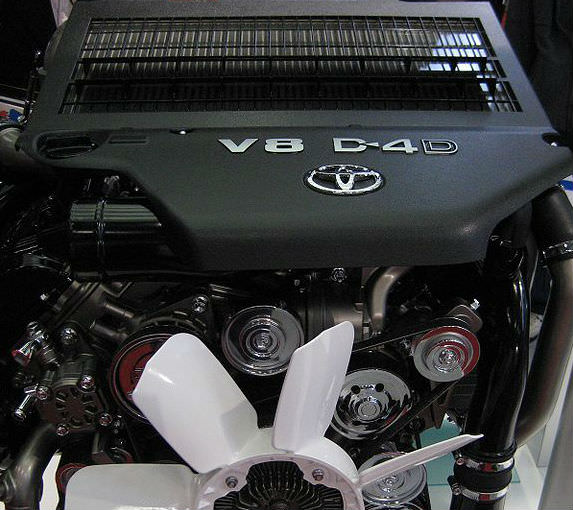

В 2007 году на автомобиле Land Cruiser 200 был установлен дизельный двигатель 1VD-FTV, который заменил рядный 6-ти цилиндровый двс 1HD и атмосферный 1HZ. Нынешний 1VD оснащался V-образным чугунным блоком цилиндров с углом развала 90° и со смещением одного ряда цилиндров относительно другого на 22 мм. Внутри блока установлен кованый коленвал с ходом поршня 96 мм, диаметр цилиндров 86 мм, а с учетом 8 цилиндров, все вместе это дает 4.5 литра рабочего объема.

Сверху блока две алюминиевые ГБЦ, каждая с двумя распредвалами, по 4 клапана на цилиндр. Размер впускных клапанов 30.1 мм, выпускных 27 мм, толщина ножки клапана 6 мм.

Регулировать клапана здесь не нужно — на 1VD стоят гидрокомпенсаторы. Распредвалы здесь 199/233.
Впускные распредвалы вращаются с помощью цепи ГРМ, которая рассчитанная на весь срок службы и проблем не вызывает.

На моторах 1VD используется впрыск Common Rail и ТНВД Denso HP4.
Дизельные двигатели Тойота 1VD-FTV используют две турбины IHI VB36 и VB37 с интеркулером.
Для классического Land Cruiser 70, эти силовые установки оснащалась одной турбиной Garrett GTA2359V.
Российская версия отличается более низким давлением Common Rail и сниженной мощностью.

Подтянуть мотор до требований новых экологических стандартов позволяет система рециркуляции отработавших газов EGR. Версии под стандарты Евро-5 отличается ЭБУ и сажевым фильтром.

Выпуск дизельных двс 1VD-FTV продолжается по сей день.

Проблемы и недостатки дизельных двигателей Тойота 1VD

Двигатели до 2010 года могли иметь проблему с расходом масла, причиной чему являлась вакуумная помпа и ее замена решала этот вопрос.
В остальном мотор 1VD-FTV отличный и проблем не имеет, он не настолько прочный и надежный как 1HD или 1HZ, но при регулярном обслуживании проблем вам не доставит. Эти силовые установки любят оригинальное высококачественное масло и такого же высокого качества топливо. В этом случае они ходят долго и проблем не доставляют, ресурс 1VD может превышать 400 тыс. км.

Тюнинг двигателя 1VD

Чип-тюнинг

Так как все битурбо 1VD технически идентичны, то прошивка любого такого мотора позволяет легко получить 320-330 л.с. и 750 Нм крутящего момента или больше. Если к чипу дополнительно поставить даунпайп и залить прошивку Stage 2, то открывается возможность поднять мощность до 360+ л.с. и момент под 800 Нм или больше.
Более простым вариантом видится замена ЭБУ своего 235-сильного мотора на европейский мозг на 286 л.с или на 272 л.с.
Мотор Land Cruiser 70 на 202 л.с. можно раскачать до 250 л.с., а момент поднять до 540 Нм с помощью все той же прошивки блока управления.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post Toyota 1VD-FTV first appeared on MOTORSWIKI.

Характеристики двигателя 1HD

Надежность, проблемы и ремонт двигателя 1HD-FTE/T/FT

Выпуск дизельных моторов 1HD был начат в 1990 году и появился он на автобусе Toyota Coaster и внедорожнике Land Cruiser 80. Этот рядный 6-ти цилиндровый мотор пришел на смену старому двигателю 12H-T с такой же компоновкой. Блок цилиндров 1HD отлит из чугуна с диаметром цилиндров 94 мм, внутри него стоит коленвал с ходом поршня 100 мм. Это дает приличный рабочий объем — 4.2 литра.

Блок цилиндров накрыли чугунной ГБЦ с неразделенными камерами сгорания и с одним распредвалом. Двигатели 1HD-FTE и 1HD-FT получили по 4 клапана на цилиндр. Диаметр впускных клапанов 33 мм, выпускных 30.5 мм, толщина ножки клапана 7 мм.
Моторы 1HD-T имели 2 клапана на цилиндр, диаметр впускных 42.5 мм, выпускных 36 мм, а диаметр ножки клапана 8 мм.

На двигателях 1HD необходимо регулировать клапана раз в 40 тыс. км. Зазоры клапанов на холодном двигателе таковы: впуск 0.15-0.25 мм, выпуск 0.35-0.45 мм. На двигателе 1HDFTE зазоры такие: впускные клапаны 0.17-0.23 мм, выпускные 0.47-0.53 мм.
Распредвал вращается с помощью зубчатого ремня, а замена ремня ГРМ предписана после каждых 100 тыс. км или каждые 80 тыс. км в условиях города.

На этих моторах используется непосредственный впрыск топлива.
Дизели Тойота 1HD оснащались турбокомпрессором Toyota CT26, которая надувает 0.48 бар на 1HDT и 0.62 бар на 1HDFT.
На двигателях 1HD-FTE стоит турбина Toyota CT20B.

Двигатели 1HDFTE отличались от 1HDFT улучшенным охлаждением в области выпускных клапанов и форсунок, новыми седлами выпускных клапанов, другими поршнями и степенью сжатия 18.8, вместо 18.6, здесь был увеличен объем моторного масла. А также, на 1HD-FT использован механический ТНВД, в то время как на 1HD-FTE уже электронный, еще на FTE используется другая крышка клапанов, новые распредвалы 216/246 вместо 224/246.
Подобные модификации позволили получить больше мощности и крутящего момента во всем диапазоне.

Чтобы моторы соответствовали современным экологическим классам, здесь используется система рециркуляции отработавших газов EGR.

Вместе с турбированными 1HD, выпускались и родственные атмосферные дизели 1HZ.

Собирали 1HD до 2007 года, затем их заменили на дизель 1VD с конфигурацией V8.

Проблемы и недостатки дизельных двигателей Тойота 1HD

Дизели 1HD-FT имеют проблему с износом рокеров, оси рокеров и распредвала, это приводит к люфтам, рассухариванию клапанов и их встрече с поршнями. Во время очередной поездки на регулировку клапанов (а ее обязательно стоит делать каждые 40 тыс. км) стоит осмотреть состояние газораспределительного механизма. Важно вовремя заменить изношенную ось, изношенные рокера, если нужно, то и распредвал, впускные клапана, пружины клапанов, а также очистить закоксованные направляющие и грязный впускной коллектор. Вскрытие покажет, что нужно конкретно в вашем случае.
Также хорошо будет заглушить клапан ЕГР, это неплохое решение не только для 1HD-FT, но и для всех дизелей 1HD, оно заметно облегчит жизнь мотору и увеличит его ресурс.

Несмотря на вышеописанное, турбированные дизели 1HD, как и атмосферные собратья 1HZ, простые, надежные и, при достойном регулярном обслуживании с использованием высококачественного масла и хорошего дизельного топлива, не доставляют никаких проблем. Ресурс 1HD легко может превысить 500-600-700 тыс. км.

Тюнинг двигателя 1HD

Чип-тюнинг

Дизель 1HD-FTE поддается чип-тюнингу и с его помощью можно добавить 40-50 л.с. и до 100 Нм крутящего момента, что заметно изменит характер автомобиля. Те, кому этой мощности и этого момента недостаточно, могут посмотреть турбокит от Gturbo, который увеличит отдачу до 400 л.с. на колесах и момент до 1000++ Нм.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post Toyota 1HD first appeared on MOTORSWIKI.

Характеристики двигателя 1HZ

Надежность, проблемы и ремонт двигателя 1HZ

В 1990 году был выпущен двигатель Toyota 1HZ, который встречался на автомобилях Land Cruiser 70, Land Cruiser 105 и Coaster. Блок цилиндров этого мотора изготовлен из чугуна и имеет рядную 6-ти цилиндровую компоновку. Диаметр цилиндров 94 мм, а внутри стоит коленвал с ходом поршня 100 мм. Это обеспечивает рабочий объем в 4.2 литра.

Накрывала блок чугунная головка с разделенными вихревыми камерами сгорания. В ГБЦ установлен один распредвал с двумя клапанами на цилиндр. Диаметр впускных клапанов 42.5 мм, выпускных 36 мм, толщина стержня клапана 8 мм.
Регулировка клапанов 1HZ требуется после каждых 40 тыс. км, но они могут остаться в норме даже при намного больших пробегах. Зазоры клапанов (холодный двигатель): впуск 0.15-0.25 мм, выпуск 0.35-0.45 мм.
Вращает распредвал зубчатый ремень. Замена ремня ГРМ положена после 100 тыс. км пробега, а в тяжелых условиях после 80 тыс. км.

В отличие от родственных двигателей 1HD, на дизеле Тойота 1HZ используется распределенный впрыск топлива. Кроме того, мотор атмосферный и тут нет никаких турбин.

С 1998 года моторы получили усиленный блок цилиндров, такой же усиленный коленвал, доработали поршни, заменили свечи накала, а степень сжатия снизилась до 22.4.

Соответствовать экологическим стандартам двигателю помогает система рециркуляции отработавших газов EGR, которая была добавлена в 2002 году.

Производство двс 1HZ для основных автомобилей Тойота было завершено в 2007 году и его заменили на турбодизель 1VD-FTV. Но выпуск старого атмосферника продолжается и по сей день, его ставят на Land Cruiser 70.

Проблемы и недостатки дизельных двигателей Тойота 1HZ

Мотор простой, надежный и очень долговечный. Он неприхотлив и может долго работать на топливе не самого высокого качества. Каких-либо просчетов, болезней и слабых мест он не имеет. При нормальном и регулярном обслуживании, ресурс 1HZ легко переваливает за 500-600 тыс. км и больше.

Тюнинг двигателя 1HZ

Дешево этот мотор никак не удастся раскачать, с этим стоит смириться или купить более мощный автомобиль. Чтобы добавить ему мощности придется платить за установку турбины на 1HZ вместе с интеркулером, со всем сопутствующим и с настройкой. Но это актуально, если двигатель свежий, в противном случае лучше сделать свап дизеля 1HDT с турбиной. И тот и другой вариант стоит дорого, дешевле и надежней купить Land Cruiser с двигателем 1HD.
При наличии донорского 1HD-T, можно переделать свой 1HZ в 1HD-T. Для этого нужна ГБЦ, поршни, шатуны, турбина с коллектором и с даунпайпом, насос, форсунки, впускная система с коллектором и все сопутствующее. В блоке нужно сделать отверстие под маслоподачу на турбину и организовать маслослив. Это добавит прыти на трассе .

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

The post Toyota 1HZ first appeared on MOTORSWIKI.

Характеристики двигателя 1KD-FTV

Надежность, проблемы и ремонт двигателя 1KD-FTV

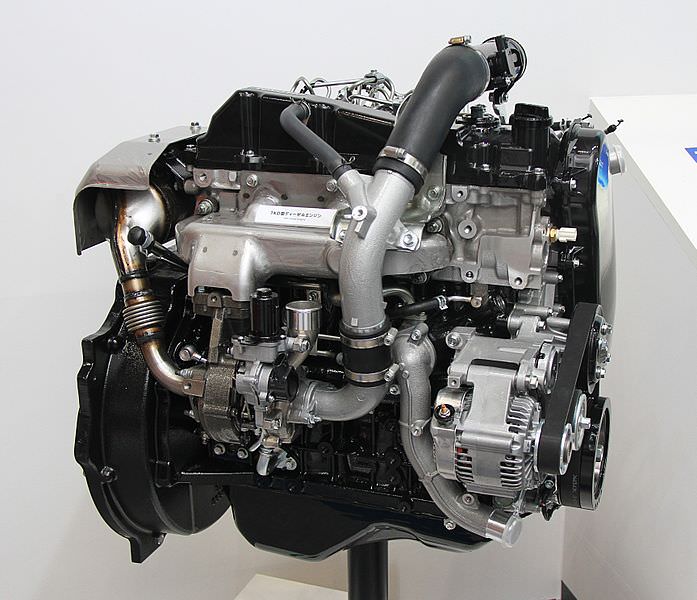

Дизель 1KD был выпущен в 2000 году в качестве замены старому 1KZ. Он основывался на своем предшественнике и предназначался для внедорожников и микроавтобусов Toyota. Блок цилиндров 1KD-FTV чугунный с двумя балансировочными валами, а внутри него установлен кованый коленвал с 8-ю противовесами и с ходом поршня 103 мм. Диаметр поршней 96 мм, степень сжатия 18.4, в итоге имеем рабочий объем 3 литра.

Накрыли чугунный блок алюминиевой 16-ти клапанной головкой с двумя распредвалами. Диаметр впускных клапанов 32.2 мм, выпускных 27.8 мм, толщина ножки клапана 6 мм.
Регулировка клапанов 1KD-FTV официально предписана после каждых 40 тыс. км пробега, но практика показывает, что зазоры могут остаться в норме и после 200 тыс. км. Зазоры клапанов (холодный двигатель): впуск 0.2-0.3 мм, выпуск 0.35-0.45 мм.
Распредвалы вращаются при помощи зубчатого ремня, замена ремня ГРМ положена после каждых 150 тыс. км, иначе резко возрастает риск обрыва с последующей встречей поршней с клапанами.

На 1KD используется система впрыска Common rail от Denso.
Данный двигатель оснащается турбокомпрессором Toyota CT16V с изменяемой геометрией и с интеркулером. Эта турбина создает давление 1.1 бар избытка.

Для улучшения показателей по экологии, мотор 1KD оснащен клапаном рециркуляции отработавших газов EGR.

Выпуск 1KD продолжается, но ему на смену приходит новый дизель 1GD.

Проблемы и недостатки дизельных двигателей Тойота 1KD

1. Неровная работа, вибрация, черный дым, снижение мощности, стук. Все это симптомы треснувшего поршня, что периодически происходит с мотором 1KD-FTV для Евро-4. В качестве бонуса в цилиндре могут образоваться задиры…
Снизить вероятность получения подобных неприятностей можно, для этого нужно меньше нагружать мотор, не чиповать или заменить поршни с форсунками на обновленные.
В январе 2014 году Toyota заменила поршни, и проблема была решена.
2. Белый дым, низкое давление масла. ДВС выпущенные в период с конца 2004-го по 2007-й год имели проблему с низкокачественными медными шайбами под форсунками и их желательно заменить на нормальные алюминиевые.

Ресурс турбины 1KD около 200 тыс. км, столько же служат ТНВД и форсунки. Это средние показатели и в зависимости от качества топлива ресурс может или увеличиться или снизиться. Клапан EGR рекомендуется чистить каждые 50 тыс. км либо заглушить его и прошить ЭБУ под работу без ЕГР.
Общий ресурс 1KD-FTV довольно высок и может превышать 400 тыс. км, при нормальной эксплуатации и своевременном обслуживании.

Номер двигателя 1KD

Тюнинг двигателя 1KD

Чип-тюнинг

Не рекомендуется чиповать дизельные двигатели 1KD-FTV для Евро-4, это быстро приводит к трещинам в поршнях и капремонту. Если вам все равно или вы владеете другими версиями двс 1KD, то чип-тюнинг поможет поднять отдачу до 200 л.с. и несколько улучшить динамические показатели автомобиля.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post Toyota 1KD-FTV first appeared on MOTORSWIKI.

Характеристики двигателя 1KZ-TE/1KZ-T

Надежность, проблемы и ремонт двигателя 1KZ-TE/1KZ-T

В 1993 году был выпущен рядный 4-х цилиндровый дизель 1KZ с турбонаддувом. Блок цилиндров этого мотора отлит из чугуна и оснащен двумя балансирными валами. Внутрь поставили коленвал с ходом поршня 103 мм, поршни диаметром 96 мм и получили рабочий объем 3 литра.

Сверху этого блока стоит алюминиевая головка с одном распредвалом и с двумя клапанами на цилиндр. Диаметр впускных клапанов 42.5 мм, выпускных 37 мм, а толщина ножки клапана 8 мм.
На 1KZ нужно регулировать клапаны через каждые 40 тыс. км. Зазоры на холодном двигателе: впуск 0.2-0.3 мм, выпуск 0.25-0.35 мм.
В приводе ГРМ применен зубчатый ремень, замена ремня ГРМ требуется через каждые 100 тыс. км, в противном случае загнет клапана.

На моторе 1KZ-T применен механический ТНВД, а на 1KZ-TE ТНВД имеет электронное управление. Мощность первого 125 л.с. при 4000 об/мин, а крутящий момент 287 Нм при 2000 об/мин. Отдача второго 130 л.с. при 3600 об/мин, крутящий момент 332 Нм при 2000 об/мин.
Версия 1KZ с интеркулером имеет мощность 140 л.с., а такой же вариант с электронной педалью газа показывал 145 л.с. при 3600 об/мин и крутящий момент 343 Нм при 2000 об/мин.
Все эти показатели достижимы не без помощи турбокомпрессора Toyota CT12B, который надувает до 0.8 бар.

В качестве бонуса 1KZ оснащали системой рециркуляции отработавших газов EGR.

В 2006 году мотор перестали производить, а его место занял другой дизель 1KD.

Проблемы и недостатки двигателей Тойота 1KZ

1. Перегрев. Обычно происходит из-за грязного радиатора, неработающей вискомуфты, термостата, помпы или трещин в головке.
2. Трещина в ГБЦ. Вероятно, вы таки перегрели мотор, и головка треснула, пузыри в расширительном бачке подтвердят этот диагноз. Это обычное дело для 1KZ, лечение тут одно — нужно купить рабочую головку.

Если 1KZ не перегревать, то ресурс двигателя и турбины высокий и, при нормальном обслуживании c соответствующим уходом, ваш мотор может пройти 500 тыс. км и даже больше.

Тюнинг двигателя 1KZ

Чип-тюнинг

Этот мотор не стоит вообще тюнинговать: мотор старый, изношенный и с тюнингом его ресурс заметно снижается. Если же по каким-то причинам вам нужно поднять мощность именно этого двигателя, тогда прошивка даст до 200 л.с. После этого автомобиль самолетом не станет, но мотор развалится заметно раньше.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

The post Toyota 1KZ first appeared on MOTORSWIKI.

Характеристики двигателя 1FZ

Надежность, проблемы и ремонт двигателя Тойота 1FZ-FE

В 1984 году, для автомобиля Land Cruiser 70, был разработан самый большой тойотовский 6-цилиндровый двигатель 1FZ-F. Этот мотор был призван заменить старый 2F. В основе двигателя 1FZ-F лежит чугунный блок, с диаметром цилиндра 100 мм и с коленвалом 95 мм. Сверху новая 24-х клапанная ГБЦ, по 4 клапана на цилиндр. Гидрокомпенсаторов на 1FZ нет, но частая регулировка клапанов вам не грозит, примерно через каждые 100 тыс. км нужно проделывать эту операцию. Зазоры на холодном моторе: впуск 0.15 — 0.25 мм, выпуск 0.25 — 0.35 мм. Впускной распредвал приводится в действие с помощью однорядной цепи.
Первые моторы оснащались карбюратором и носили индекс 1FZ-F. С 1993 года вышла версия с многоточечным впрыском, новой топливной системой, с новым впускным коллектором, впускной системой и увеличенной до 9 степенью сжатия. Этот двигатель был назван 1FZ-FE и заменил он 3F-E.
С 1998 года, вместо трамблера, стали использовать катушки зажигания.
Выпускался мотор до 2007 года, но в последние годы его активно вытеснял 2UZ.

Проблемы и недостатки двигателей Toyota 1FZ

Как и многие двигатели от Тойота из 80-90х годов, 1FZ очень простой и надежный. Никаких просчетов при проектировании допущено не было. Поэтому, если вы содержите двигатель в нормальном состоянии, регулярно обслуживаете, льете нормальное масло, тогда ресурс 1FZ-FE составит более 400 тыс. км без капремонта. Единственным недостатком можно назвать высокий расход бензина, 1FZ жрет топливо в больших количествах. Это можно решить, установив ГБО. В остальном, это отличный тяговитый мотор.

Тюнинг двигателя Toyota 1FZ-FE

1FZ Компрессор. Турбо

Делать оборотистый атмосферник из огромного тракторного движка не самая лучшая идея, поэтому логичней всего будет купить компрессор кит для 1FZ-FE. Специально для этого мотора придворная компания TRD выпускала свой кит, встающий болт-он на сток поршневую, все как с завода. Такой комплект поднимет мощность до 300 л.с. и увеличит тягу во всем диапазоне, без значительного влияния на ресурс двигателя. Цена TRD кита не малая и если финансы не позволяют приобрести сие творение, тогда лучше поискать б/у варианты.
Любители большого объема могут купить строкер кит на 1FZ-FE, увеличивающий объем до 5 литров, за счет коленвала с ходом 105 мм и установить на него компрессор кит. Получите сумасшедший паровоз за безумные деньги.
В качестве альтернативы можно рассмотреть дешевые китайские турбокиты на 1FZ-FE, они смогут поднять мощность выше 300 л.с., но это не будет похоже на заводское исполнение и возможно уже очень скоро турбина придет в негодность.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 1FZ first appeared on MOTORSWIKI.

Характеристики двигателя 2TR

Надежность, проблемы и ремонт двигателя Тойота 2TR-FE

Шел 2003 год и отличный 3RZ-FE достаточно устарел к этому моменту, но отправлять удачный мотор в музей идея не слишком разумная. Соответственно, было решено его обновить и продолжить ставить на внедорожники и коммерческий транспорт. Для нового движка, который получил имя 2TR, взяли блок цилиндров от 3RZ с двумя балансирными валами, а ГБЦ подвергли некоторым модификациям. На этой головке была использована система изменения фаз газораспределения на впускном распредвалу VVTi и гидрокомпенсаторы. Цепь ГРМ заменили на новую. На 2TR-FE был применен другой пластиковый впускной коллектор и электронная дроссельная заслонка. Блок управления полностью изменен.
Эти улучшения позволили добавить около 10 л.с., относительно 3RZ, улучшить тягу на низких оборотах и снизить расход топлива (минус 3RZ-FE).
С 2015 года на 2TR стали устанавливать систему изменения фаз газораспределения на обоих распредвалах Dual-VVTi, а степень сжатия возросла до 10.2.
В общем и целом, 2TR это глубоко модернизированный 3RZ.
Помимо 2.7 литрового мотора, в серию TR входит и младший 2-х литровый 1TR.

Проблемы и недостатки двигателей Toyota 2TR

Как и предшественник, это крайне надежный мотор, несмотря на некоторое усложнение конструкции. Слабое место 2TR и его болезнь (до 2008 года выпуска) это проблема с течью переднего сальника коленвала, решаемая его заменой на новую ревизию. Также эти моторы отличаются вибрацией на холостых в мороз из-за АКПП. Замените масло в коробке и проблема должна уйти.
Моторное масло в 2TR-FE желательно лить рекомендуемое производителем, а регулярное обслуживание и хороший бензин увеличат его ресурс до максимума.

Тюнинг двигателя Toyota 2TR-FE

2TR Турбо. Компрессор

Пути увеличения мощности этого двигателя ничем не отличаются от предшественника: вы можете купить турбо кит или компрессор кит. Турбо китов в продаже полно, как на Garrett T3/T4, так и на дешевых китайских турбинах и комплектующих. И те и те варианты позволят снять 250+ л.с. на стандартных поршнях, но китайские комплекты ездят не слишком долго и скорей всего, через несколько тысяч км, вам придется искать новую турбину.
За достаточно немалые деньги можно купить компрессор кит для 2TR, на базе Rotrex C30-94. Цены на них значительно выше, чем на китайские турбо киты, а мощность не менее 250-270 л.с. на сток поршневой. Делать что-то более мощное бессмысленно, лучше купите автомобиль с V8.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 2TR first appeared on MOTORSWIKI.

Характеристики двигателя 3RZ

Надежность, проблемы и ремонт двигателя Тойота 3RZ-FE

В 1994 году пришло время заменить последнего представителя старейшей серии R — 22R-E. В качестве наследника выступил 2.7 литровый 3RZ-FE, предназначавшийся для крупных автомобилей (внедорожники, коммерческий транспорт). Столь внушительный рабочий объем, для 4-х цилиндрового мотора, был достигнут за счет цилиндров с диаметром 95 мм и кованого коленвала с ходом поршня 95 мм и с 8 противовесами. В картере расположены 2 балансирных вала, служащих для уравновешивания сил инерции второго порядка.
Сверху установлена алюминиевая ГБЦ с двумя распредвалами (DOHC) и с 4 клапанами на цилиндр. Диаметр впускных клапанов 37.5 мм, выпускных 30.5 мм. Гидрокомпенсаторов на 3RZ нет, поэтому каждые 30-40 тыс. км желательно регулировать клапаны. Зазоры клапанов (холодный двигатель): впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм. Впускной распредвал приводится в действие с помощью цепи ГРМ. Учитывая предназначение 3RZ-FE, впускной коллектор здесь длинный, для увеличения крутящего момента на низах. Впрыск — распределенный. На моторе применена электронная система управления углом опережения зажигания ESA.
Помимо 3RZ, в данную серию входили 2-х литровый 1RZ и 2.4-х литровый 2RZ.
В производстве этот двигатель находился до 2004 года, но в последний год плавно вытеснялся более современным 2TR-FE.

Проблемы и недостатки двигателей Toyota 3RZ

Один из редких случаев, когда мотор спроектирован без каких-либо косяков и просчетов. Конструкция 3RZ максимально проста и надежна. Если вы будете регулярно обслуживать, вовремя регулировать клапана, лить масло в 3RZ хорошего качества, использовать нормальный бензин, тогда капремонт вам долго грозить не будет. Ресурс этого мотора составляет более 400 тыс. км. Не забывайте проверять цепь ГРМ на предмет растяжения (обычно это происходит не ранее чем через 200 тыс. км), об этом узнать можно за счет появившегося постороннего шума. В остальном беспроблемный двигатель.

Тюнинг двигателя Toyota 3RZ-FE

3RZ Турбо. Компрессор

Толковый атмосферник делать из такого низового мотора не лучшая идея, можно конечно купить холодный впуск, короткий впускной коллектор с большой дроссельной заслонкой (стоит недешево) и спортивную выхлопную систему. Это даст примерно 180 л.с., но вот стоит ли платить немалые деньги за 30 л.с. решать вам.
Для мотора 3RZ можно купить турбо кит на базе Garrett T3/T04B, что на сток поршнях, при давлении 0.5 бар, даст дополнительных 100 л.с. Стоимость таких решений достаточно гуманна. Покупать кованые поршни и дуть 400+ л.с. нет смысла, проще тогда купить 2UZ.
Можно купить компрессор кит TRD для 3RZ. Стоит он дороже чем дешевый турбо кит и обеспечивает до 225 л.с. Если удастся найти б\у комплект за недорого, то это будет отличный выбор. Ставится на сток мотор без каких-либо модификаций.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

The post 3RZ first appeared on MOTORSWIKI.

Характеристики двигателя 1AR

Надежность, проблемы и ремонт двигателя Тойота 1AR-FE

Двигатель Тойота 2.7 1AR-FE появился в 2008 году и является самым крупным в серии двигателей AR и очень крупным 4-х цилиндровым мотором. В качестве базы для разработки был взят 2.5 литровый 2AR-FE и в блок цилиндров был помещен коленвал с ходом поршня 105 мм. Высота блока цилиндров была немного увеличена. Степень сжатия 10. В остальном конструкция аналогична 2AR-FE.
ГБЦ такая же, как на 2.5 литровом движке: DOHC с двумя распредвалами, с гидрокомпенсаторами, с системой изменения фаз газораспределения на обоих валах Dual-VVTi (работает также, как на 2AR). Распредвалы приводятся в действие с помощью однорядной цепи ГРМ. Впускной коллектор с изменяемой длинной ACIS.
Помимо 1AR и 2AR, в данную серию входят 6AR и 8AR.

Проблемы и недостатки двигателей Toyota 1AR

Конструкция 1AR-FE аналогична младшему 2AR-FE, проблемы их также ничем не отличаются друг от друга. На 1AR вы можете столкнуться с таким же посторонним звуком от муфты VVTi (решаемый ее заменой), а также с течью помпы. К этому стоит прибавить неремонтопригодность мотора (одноразовость). Однако если регулярно менять масло, лить только качественный бензин, вовремя обслуживать, то ресурс 1AR-FE может составлять более 300 тыс. км.

Тюнинг двигателя Toyota 1AR-FE

1AR Турбо. Компрессор

Для таких моторов слишком мало запчастей для атмосферного тюнинга, поэтому не нужно тратить время и деньги на выхлопы без катализаторов и прочие вещи. Если очень нужно увеличить мощность своего 2.7 литрового мотора, тогда купите турбо кит от 2AR-FE на базе Garrett T3/T04E и выхлоп на 63 мм трубе. Надуйте 0.7 бар и получите свои 320-330 л.с. Можно собрать кастом кит на большой турбине, кованом низе и дуть 500+ л.с., но весьма странно видеть турбированный Хайлендер или RX270, а для свапа 1AR-FE не лучший выбор.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД
